Metal Chevron Demister

Metal Chevron Demister
Metal Chevron Demister

Metal Chevron Demister

Metal Chevron Mist Eliminator

Engineered with precision-stamped V-shaped vanes, this eliminator captures entrained liquid droplets (≥5μm) via inertial impaction. Reducing outlet mist carryover to <50mg/Nm³, it effectively protects downstream compressors and piping from corrosion.

Performance

  • Efficiency: >99% (≥5μm)
  • Max Temperature: 200°C
  • Low Pressure Drop Design

Materials & Build

  • SS304 / SS316L / Duplex
  • Hastelloy / Titanium Alloys
  • Precision Robotic Welding

Flexible Supply: MOQ starts from 1 Unit | Lead Time: 7 Days (Standard) | Support: Lifetime Technical Guidance
立即咨询
  • 产品详情

Metal Chevron Demister

High-efficiency vane type separator designed to remove entrained liquid droplets from gas streams.

Core Advantages

Ensuring low pressure drop and high separation efficiency in harsh conditions.

01. High Mechanical Strength

Rigid structure resists vibration and deformation under high gas velocities and pulsating flows.

02. High Temperature Resistance

Suitable for extreme temperatures up to 600°C, unlike plastic or PP demisters.

03. Easy Maintenance

Modular design allows for easy installation and removal through manways without cutting.

Product Gallery

Precision pressed vanes and robust frame construction.

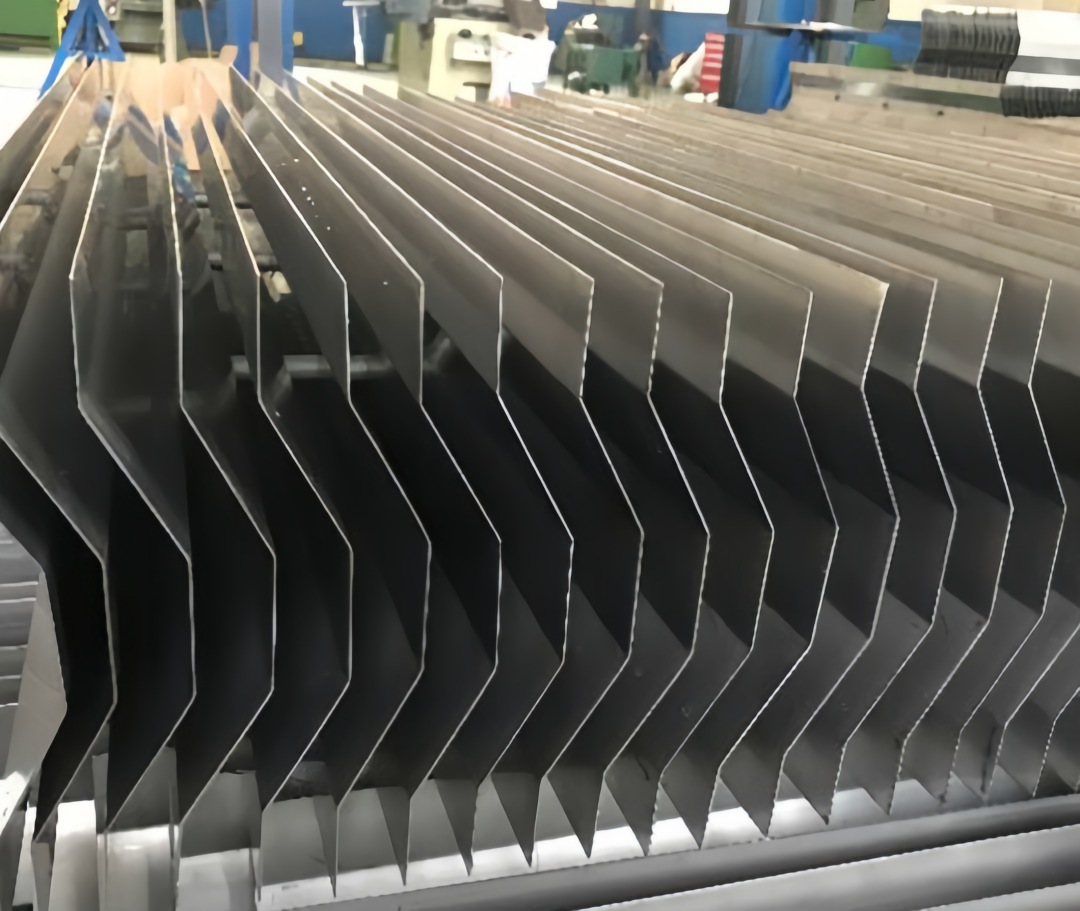

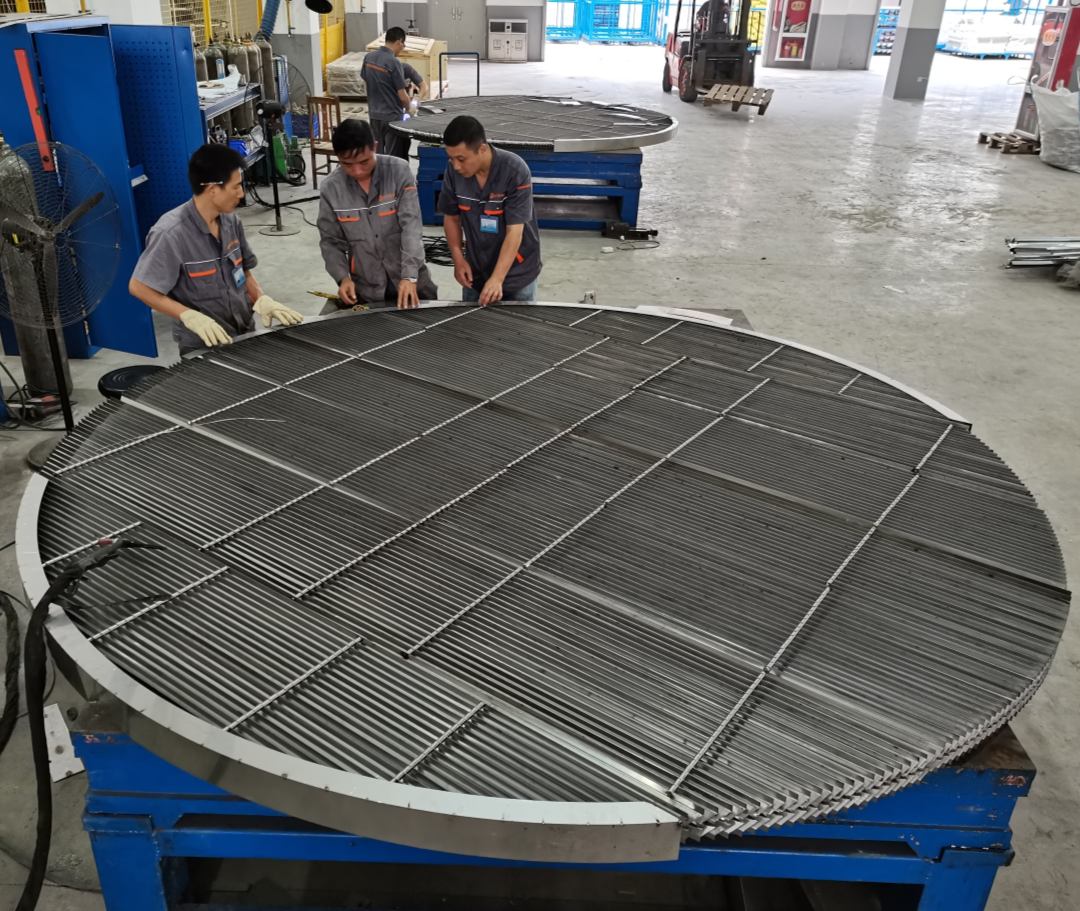

Chevron Demister Assembly Vane Profile Detail

Manufacturing Excellence

Specialized in metal forming and corrosion-resistant alloys.

Press Machine

Precision Stamping

Accurate vane angles ensure consistent performance.

Welding

Robotic Welding

Leak-proof assembly for critical services.

Inspection

Dimensional Check

Ensuring perfect fit inside column shells.

99.8%
Removal Efficiency
500℃
Max Temperature
100%
Fit Tested

Technical Specifications

Standard configurations and material availability.

Vane Geometry Corrugated (Chevron) profile, typically 25mm-50mm pitch.
Materials SS304, SS316L, Duplex 2205, Monel, Titanium, Hastelloy C276.
Gas Velocity Typical range 2.5 - 6.0 m/s (depending on system pressure).
Installation Top support grids, side mounting brackets, or hanging rods.

Key Application Areas

Protecting compressors and downstream equipment from liquid carryover.

Evaporator

Evaporators & Vaporizers

Prevents loss of valuable product and protects heat exchangers.

Scrubber

Flue Gas Desulfurization

Handles corrosive environments and high temperature flue gases.

Compressor

Compressor Suction

Removes entrained liquids to avoid compressor surge and damage.

Separator

Knock-out Drums

Final stage separation for gas-liquid knockout vessels.
