Crest Type Support Grid
主页 塔内部结构

Crest Type Support Grid

Crest Type Support Grid

Crest Type Support Grid

Crest Type Support Grid

Heavy-Duty Packing Support (Camel Hump)

Engineered with a unique wave-like (crest) profile, this support grid provides maximum free area (≥90%) to minimize pressure drop while offering superior mechanical strength to support heavy random packing beds.

Performance

  • Free Area: Up to 95%
  • Load Rating: Calculated per Project
  • Anti-Fouling Surface

Construction

  • Integral or 2-Piece Split Design
  • Reinforced Ribs for Stability
  • Material: CS, SS304, SS316L, Alloy

Engineering Service: Free Structural Calculation | Fabrication: Laser Cutting & Leveling Test | Delivery: Fast Track Available
立即咨询
  • 产品详情



Crest Type Support Grid

Heavy-duty packing support designed for maximum free area and structural integrity.

Core Advantages

Ensuring minimal pressure drop and reliable support for deep packing beds.

01. 95% Open Area

Wave-like crest design maximizes free area, minimizing pressure drop across the grid.

02. Heavy Load Capacity

Reinforced ribs provide exceptional strength to support heavy ceramic or metal random packing.

03. Split Design Option

Available in two halves for easy installation through narrow manways without cutting.

Product Gallery

Robust structural engineering and precision welding.

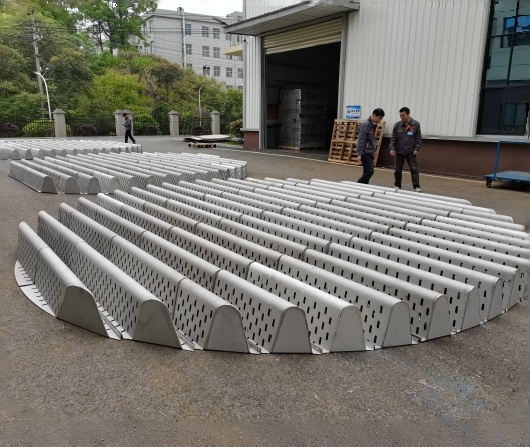

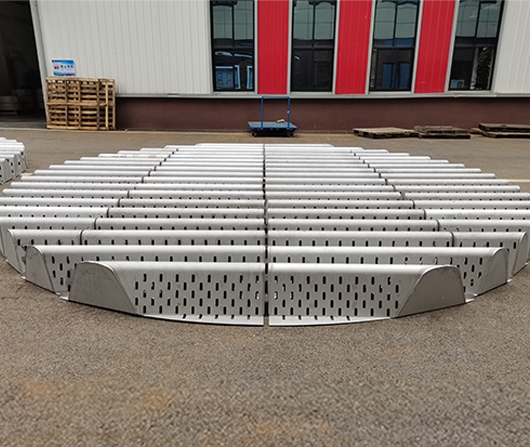

Crest Support Top View Crest Support Side Profile

Manufacturing Capability

Precision fabrication for structural column internals.

Laser Cutting

Laser Cutting

Ensures accurate dimensions and smooth edges.

Welding

Structural Welding

Reinforced joints for high load-bearing capacity.

Leveling

Leveling Test

Guarantees flatness to prevent packing tilt.

95%
Max Open Area
20mm
Plate Thickness
100%
Flatness Check

Technical Specifications

Standard configurations and customization options.

Material Options Carbon Steel, SS304, SS316L, Duplex 2205, Hastelloy.
Free Open Area 90% - 95% (Depending on load requirements).
Structure Type Integral or Two-Piece Split (for small manways).
Load Capacity Engineered to support specific packing height and density.

Key Application Areas

Essential for supporting mass transfer media in towers.

Chemical Towers

Chemical Process Towers

Supports heavy ceramic packing in distillation columns.

Absorption

Absorption & Scrubbing

Prevents collapse of packing under high liquid loads.

Refinery

Refinery Columns

Robust design for high-temperature and high-pressure environments.

Biogas

Biogas & Biofuel

Corrosion-resistant options for acidic biological environments.
