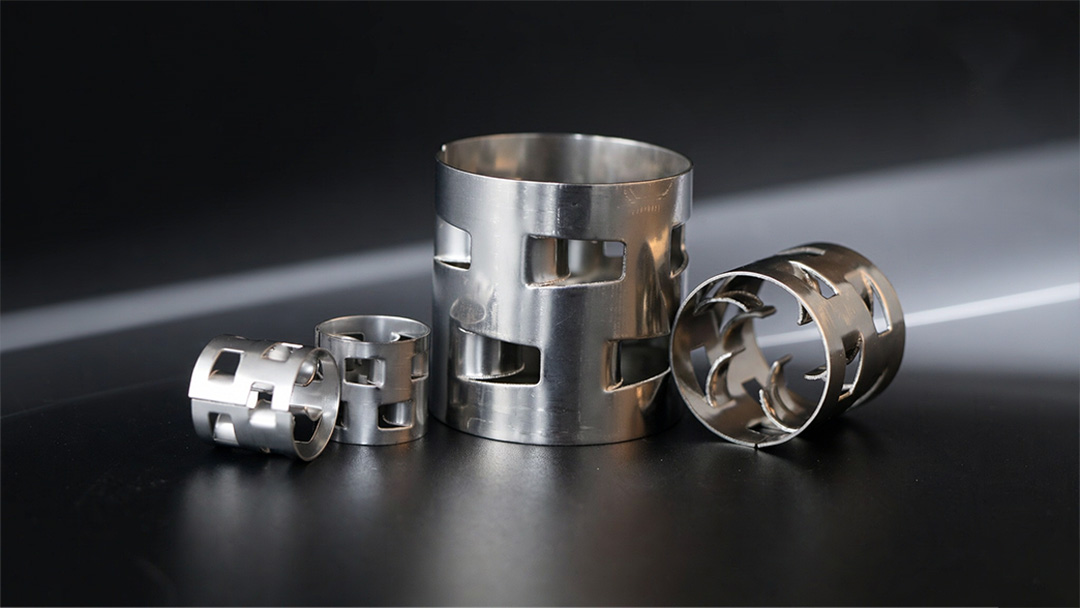

图 1：不锈钢 Pall 环——圆柱形本体，带有冲压窗口和向内弯曲的指状物。
工程警报： 当您的精馏塔运行温度高于 100°C、在真空条件下运行或处理碳氢化合物和高压气体时，塑料填料会发生变形或失效。不锈钢鲍尔环填料可提供 95% 以上的空隙率、低压降以及支撑深床所需的机械强度——是蒸馏和洗涤应用的行业标准。
帕尔环是经典拉西环的改进型。它保留了圆柱形（高度等于直径），但其壁上冲压有两排窗口，由此形成的金属片向内弯曲至中心。这一简单的改变显著提升了性能：窗口形成了内部表面和开放通道，从而大幅改善了液体分布、传质效率和处理量，同时降低了压降。
采用不锈钢带材冲压成型（而不是铸造）的环，可以使其具有很高的尺寸精度、薄壁和一致的机械强度——所有这些对于大型工业塔来说都至关重要。

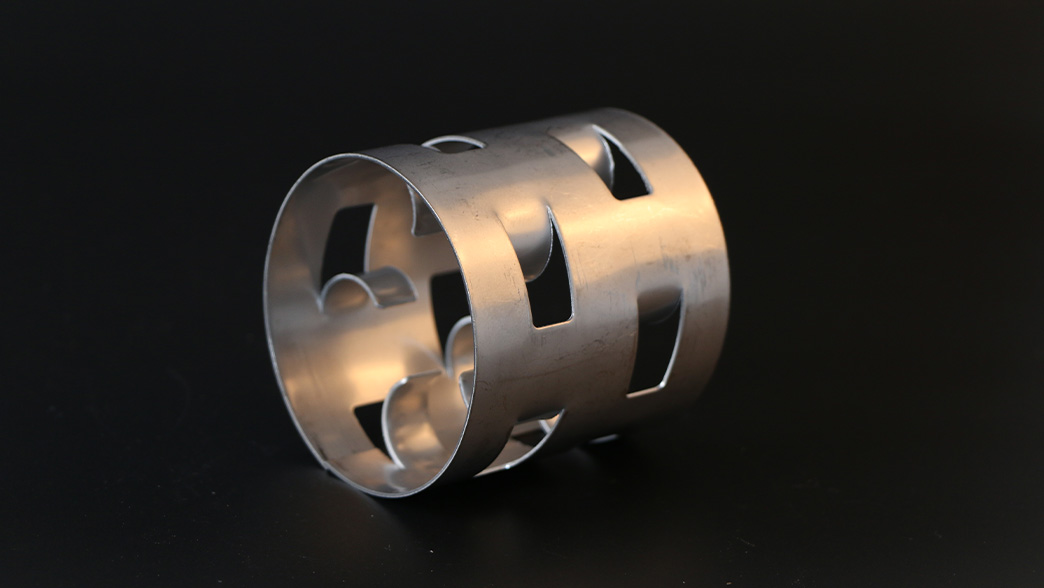

图 2：冲孔窗口和向内弯曲的指状物形成内部润湿表面。
下表列出了基于 SS304 和壁厚为 0.3–1.2 毫米的标准尺寸。堆积密度随材料等级和壁厚而变化；所示数值仅供参考。
| 尺寸（直径×高度×厚度，单位：毫米） | 表面积（平方米/立方米） | 空隙率（%） | 散装数量（件/立方米） | 堆积密度（kg/m³） |
|---|---|---|---|---|
| 16 × 16 × 0.3 | 362 | 94.9 | 214,000 | 396 |
| 25 × 25 × 0.5 | 219 | 95.0 | 51,940 | 393 |
| 38 × 38 × 0.6 | 146 | 95.9 | 15,180 | 318 |
| 50 × 50 × 0.8 | 109 | 96.0 | 6,500 | 314 |
| 76 × 76 × 1.2 | 71 | 96.1 | 1,830 | 308 |
数据来源：根据行业标准数据表编制（SS304，理论值仅供参考；实际堆积密度随壁厚而变化）。可根据要求提供定制尺寸（6/10/13/89/100 毫米）和非标准厚度。

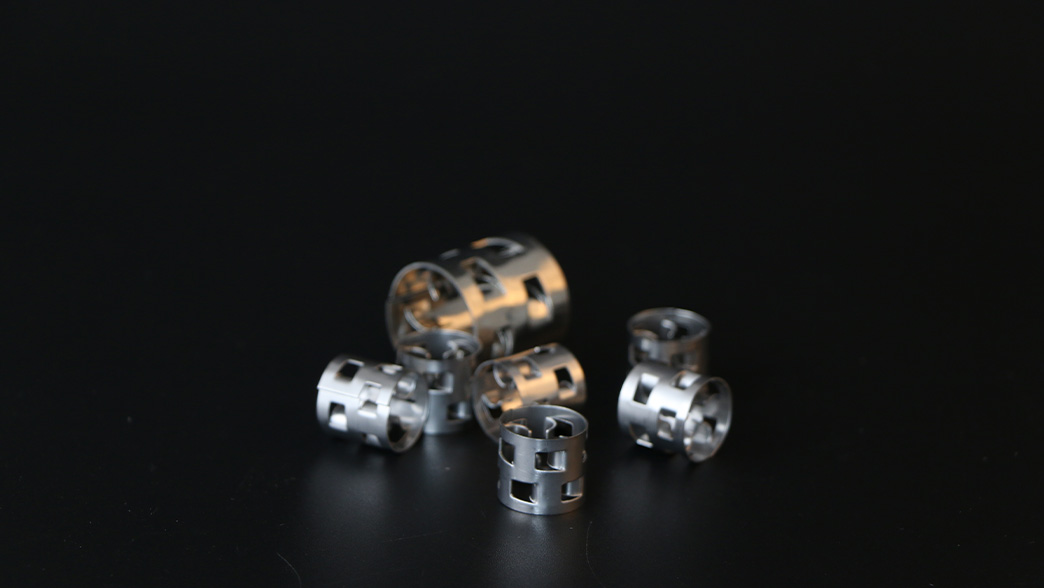

图 3：材料选择——金属用于高温高压，塑料用于耐腐蚀，陶瓷用于极端高温。
| 材料 | 工作温度 | 典型应用 |
|---|---|---|
| SS304 / 304L | 最高可达约400°C | 清洁有机物、烃类分馏、一般服务 |
| SS316 / 316L | 最高可达约400°C | 酸性气体吸收，胺/CO2 服务，含氯化物水流 |
| 碳钢 | 最高可达约350°C | 对成本敏感、无腐蚀性的碳氢化合物服务 |
| 双拼别墅 2205 / 904L | 最高可达约300°C | 高氯化物/海水，腐蚀性强 |
| 哈氏合金/钛/蒙乃尔合金 | 合金相关因素 | 严重腐蚀、卤化物、热酸 |
如需深入了解 304 与 316L 的选择，请参阅我们的 304 与 316L 材料指南。可选牌号包括 SS304、304L、316、316L、410、2205 双相钢、904L，以及碳钢和特种合金。
金属鲍尔环适用于分离、吸收和解吸应用——无论是在大气压下还是在真空下，最大限度地减少压降至关重要。
图 4：将不锈钢鲍尔环装入蒸馏塔。
问：什么时候应该选择金属鲍氏环而不是塑料鲍氏环？
答：当工作温度超过 100°C、真空环境、高压环境或存在碳氢化合物/有机物等塑料易变形或膨胀的介质时，应选择金属材质。对于低于 100°C 的腐蚀性环境，使用 PP 或 PTFE 等塑料材质则更经济。
问：我的柱子需要多少填料？
答：请使用表格中的批量数据。对于内径 1.5 米、床高 4 米、环径 38 毫米的立柱：π × 0.75² × 4 × 15,180 ≈ 107,200 件。请联系我们并提供您的塔架内径和床高，以便我们为您提供准确的报价。
问：不锈钢鲍尔环可以与规整填料一起使用吗？
答：是的。随机金属鲍尔环通常与规整填料一起用于塔的下层或上层填料层，尤其是在改造或需要重新分配填料的情况下。我们可以为您的塔设计混合填料层方案。
FXSINO供应各种标准尺寸（16/25/38/50/76毫米）的SS304、304L、316和316L不锈钢鲍尔环，并可选配碳钢、双相钢、哈氏合金或钛合金材质。每批产品均附带材料厂证书（符合ASTM A240标准）和尺寸检验报告。
联系FXSINO： jackieqiu9202@gmail.com | +86 18507999558
