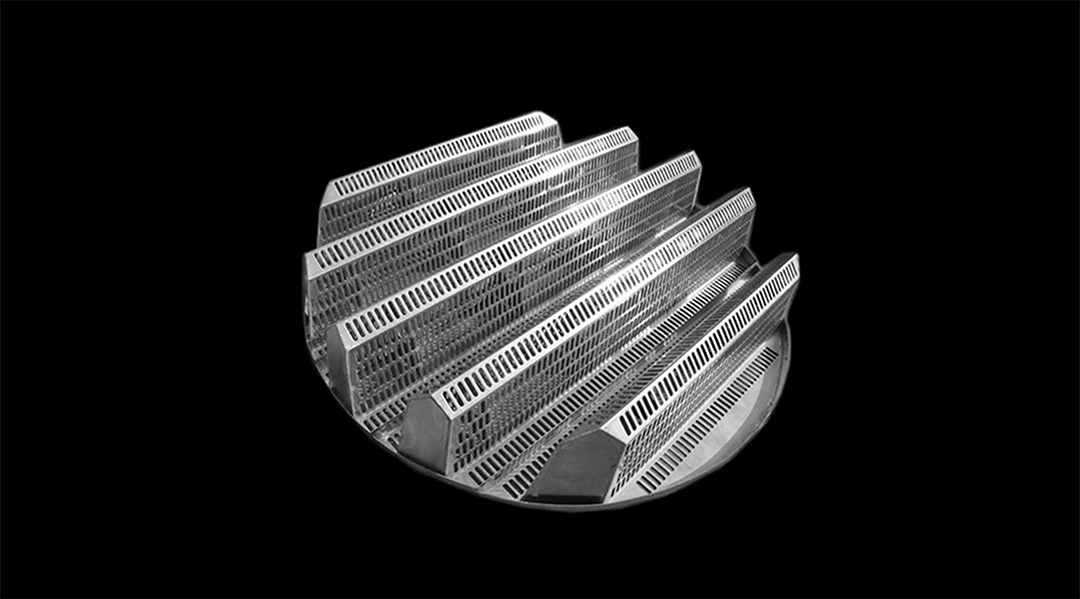

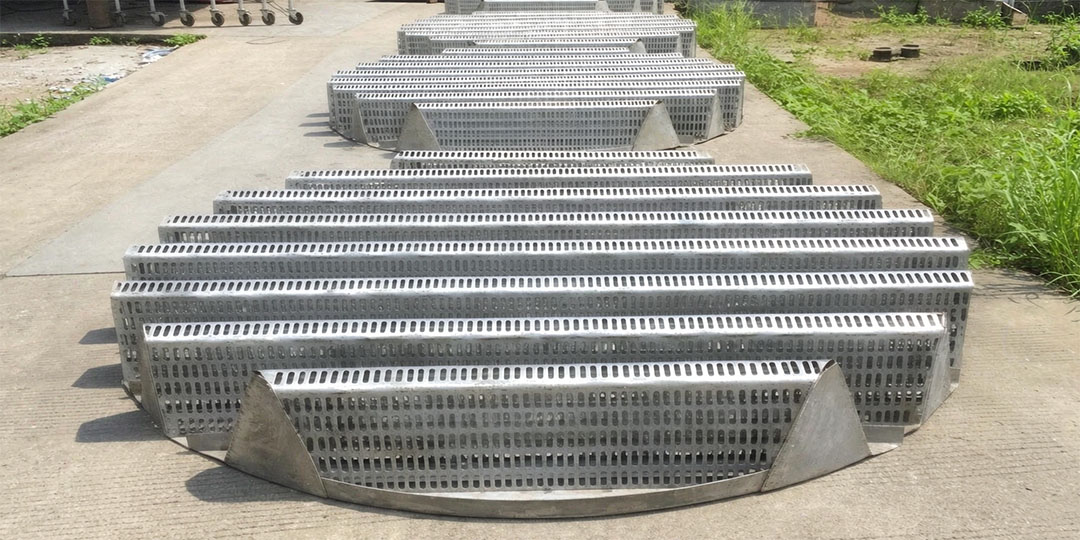

图 1:骆驼驼峰支撑格栅——由钢板冲压而成的连续弧形轮廓。
工程警报: 支撑格栅是填充床的基础。支撑失效会导致填充物塌陷、气体流通受阻,并造成代价高昂的停机。驼峰式(驼背式)格栅可提供超过 90% 的开孔率和卓越的承载能力——但前提是必须根据您的具体柱载荷进行设计。以下是您需要的数据。
驼峰支撑格栅(也称驼背支撑)由钢板冲压成连续的弧形(波浪形)截面构成。这些“驼峰”形成刚性结构截面,而拱形之间的空隙则为气体和液体的流通提供了较大的开放面积。与扁平钢筋格栅不同,这种弧形结构使每根肋条都成为承载梁。

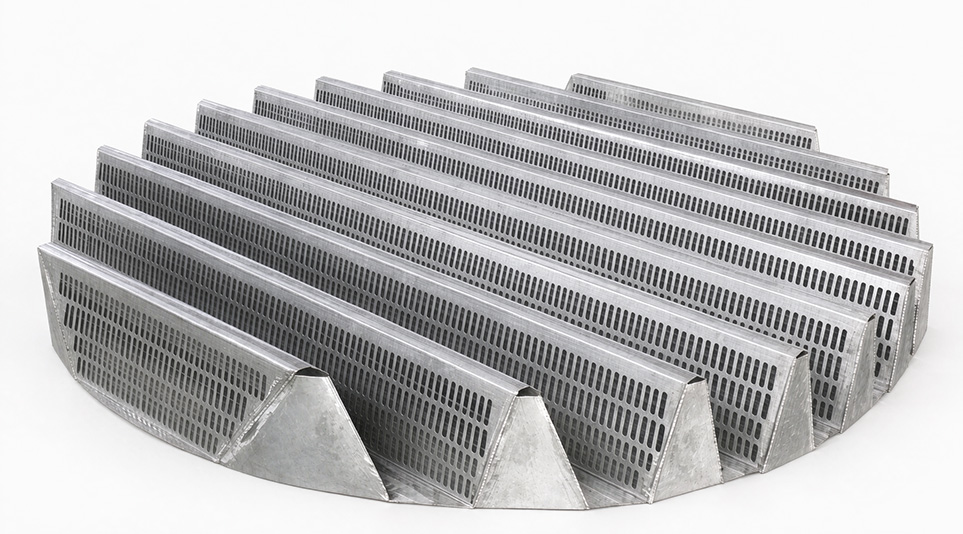

图 2:关键尺寸——拱高 (H)、板厚 (t) 和开孔率。
| 范围 | 典型范围 | 设计说明 |
|---|---|---|
| 开放区域 | 90-95% | 最大限度减少支撑面上的压力降。 |
| 拱高 | 150-300毫米 | 更高的拱形结构可以承载更多重量,但会降低床的高度。 |
| 板材厚度 | 3-6毫米 | 由计算出的床沙驱动(见第 3 节)。 |
| 模块宽度 | 300-500毫米 | 必须穿过立柱人孔(通常为 DN500 或更大)。 |
| 孔径 | 10-25毫米 | 平衡液体排出与填料回落。 |
驼峰式格栅的承载能力取决于三个变量:板材厚度、拱高和材料等级。总床层载荷包括填料重量、液体滞留量以及任何工艺侧压差。
典型承载能力(按板材厚度划分,SS316L,拱高 200 毫米):
设计安全系数: 务必指定至少 2.5 倍于计算运行负荷的安全系数。温度高于 300°C 时需要降低额定功率——请咨询我们的工程师。

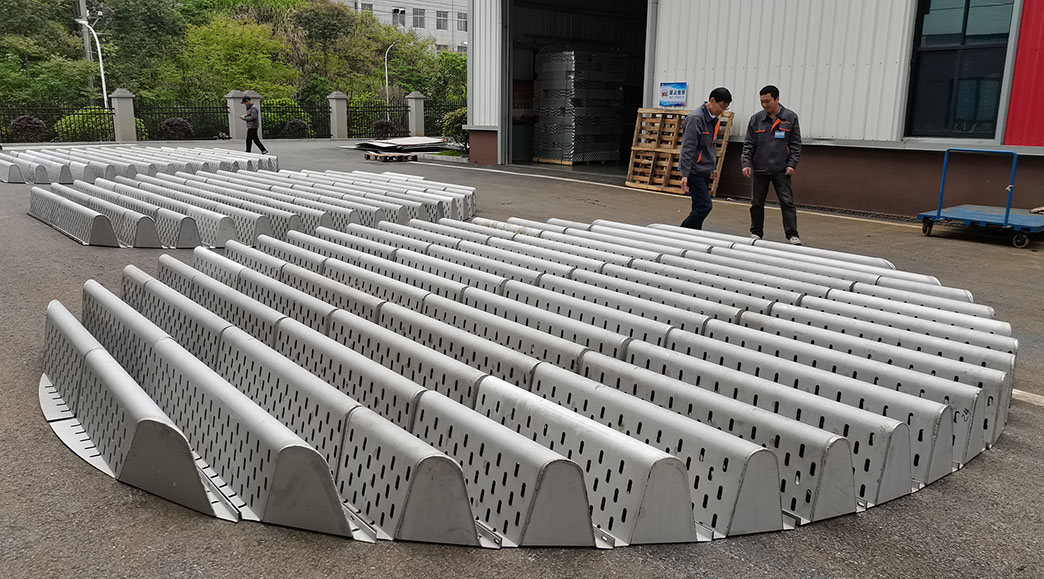

图 3:驼峰网格(左)的开放面积超过 90%,而传统条形网格(右)的开放面积约为 45%。
| 因素 | 驼峰网格 | 条形网格 |
| 开放区域 | 90-95% | 40-50% |
| 压降 | 极简主义 | 中等至高 |
| 液体重新分配 | 内置式(拱形谷收集并重新滴水) | 无(需要单独的收集器) |
| 负载能力 | 高(拱形结构充当梁) | 缓和 |
| 污垢风险 | 低洼(自排水山谷) | 较高的(平面更容易吸附固体) |
步骤 1 — 计算床沙负荷: 填料堆积密度×床层高度×塔面积+液体滞留量(通常为填料体积的5-15%)。 500Y包装预计床层高度每毫米将产生约 7.2 公斤/平方米的重量。
步骤 2 — 确认人孔通道畅通: 模块宽度必须≤人孔内径减去50毫米间隙。标准DN500人孔→最大模块宽度450毫米。
步骤 3 — 检查工艺条件: 温度高于 300°C 时需要更厚的板材或升级合金。真空应用需要平滑的气体入口(驼峰形轮廓可最大限度地减少入口损失)。
步骤 4 — 匹配腐蚀等级: 与您的包装材料采用相同的合金。请参阅我们的 304 与 316L 指南 氯离子阈值。

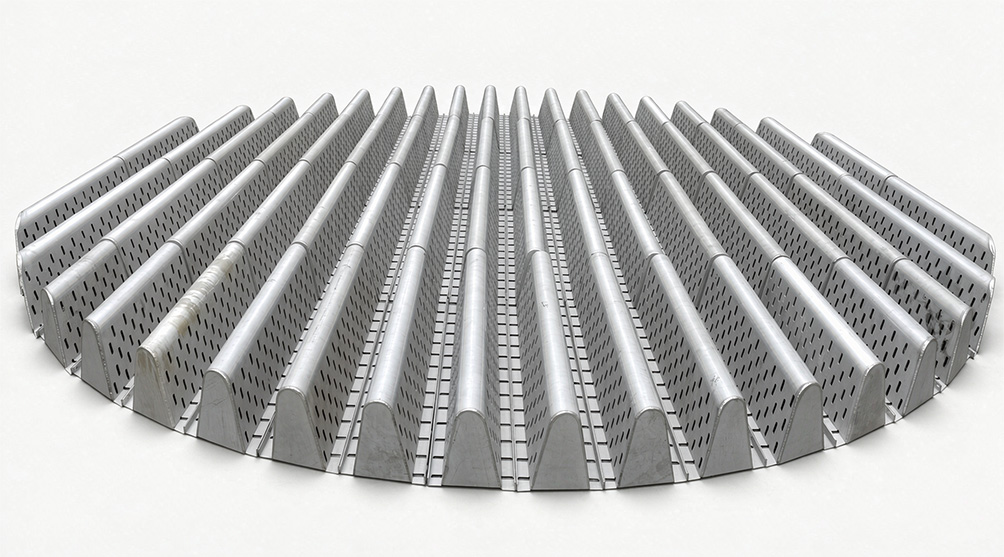

图 4:通过 DN500 人孔安装驼峰格栅模块。
| 故障模式 | 原因 | 预防 |
| 永久变形 | 过载或高温蠕变 | 应用 2.5 倍安全系数;温度高于 300°C 时需降低额定功率 |
| 打包秋季 | 孔径过大,不符合包装尺寸要求。 | 最大孔径 = 包装瓦楞间距的 60% |
| 气体旁路 | 模块与壳体之间的间隙 | 安装过程中焊接周边密封条 |
| 腐蚀穿孔 | 山谷中高浓度的腐蚀性物质 | 选择与填料相同的合金;确保排水顺畅。 |
驼峰格栅位于填料床的底部。填料层位于其上方,填料层上方是液体分配器。格栅的拱形凹槽能够自然地收集液体,并起到初步的液体再分配作用——当与穿孔板状结构填料配合使用时,这种作用尤为显著,因为穿孔板状结构填料可以通过穿孔实现横向液体再分配。有关填料选择的完整概述,请参阅我们的五因素指南。

图 5:塔内组件——底部为驼峰格栅,中间为规整填料,顶部为液体分配器。
问:驼峰格栅可以代替单独的液体收集器吗?
答:在很多情况下,是的。拱形凹槽可以收集液体并将其滴落到下方的床层上,从而实现基本的液体再分配。但是,对于较高的柱体(床层高度超过 6 米)或严重的液体分配不均,仍然建议在中间位置设置专用的液体收集器和再分配器。
问:如何防止包装材料从网格孔中掉落?
答:孔径最大不应超过包装瓦楞间距的60%。对于250Y型包装(间距约25毫米),孔径应≤15毫米;对于500Y型包装(间距约12毫米),孔径应≤7毫米。如有需要,我们可以提供网状衬垫。
问:SS316L 驼峰格栅的最高耐温是多少?
答:SS316L 在约 425°C 以下仍能保持其全部强度。超过此温度,蠕变现象会变得显著——我们建议在 450°C 以上连续使用时采用双相不锈钢或 Inconel 625 合金。
FXSINO供应驼峰支撑格栅,并提供完整的机械计算、材料厂证书和配套的塔内部件。请提供您的塔号、床层高度和工艺条件,我们将为您量身定制合适的解决方案。
