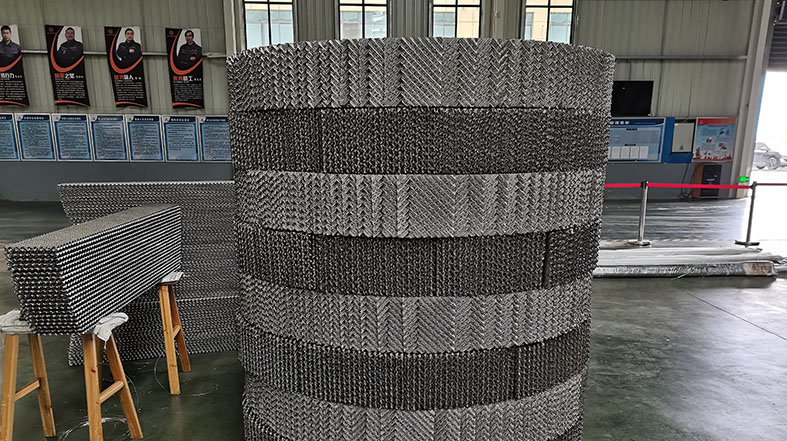

图 1：500Y/700Y 金属丝网结构填料——圆盘段已准备好进行塔安装。
厂商简介： FXSINO是一家金属结构填料制造商，供应SS304、304L、316和316L材质的500Y和700Y型号填料。这些高比表面积填料专为真空蒸馏、热敏分离和精密精馏而设计，在这些应用中，低压降和高理论塔板数至关重要。
金属结构填料是一种高效传质装置，由不锈钢、碳钢、铝或钛等材质的薄金属片（通常厚度为0.1-0.2毫米）制成。每片金属片都经过精密冲压和波纹加工，形成与塔轴成固定角度的微通道。相邻金属片的波纹方向相反，从而形成几何有序的微通道网络，有效消除沟流和壁流。
这 500码 和 700Y 这些模型属于高比表面积填料系列。“Y”表示45°波纹角；数字表示标称比表面积，单位为m²/m³。与散堆填料相比，规整填料的比表面积是鲍尔环的4.5倍，且压降显著降低。

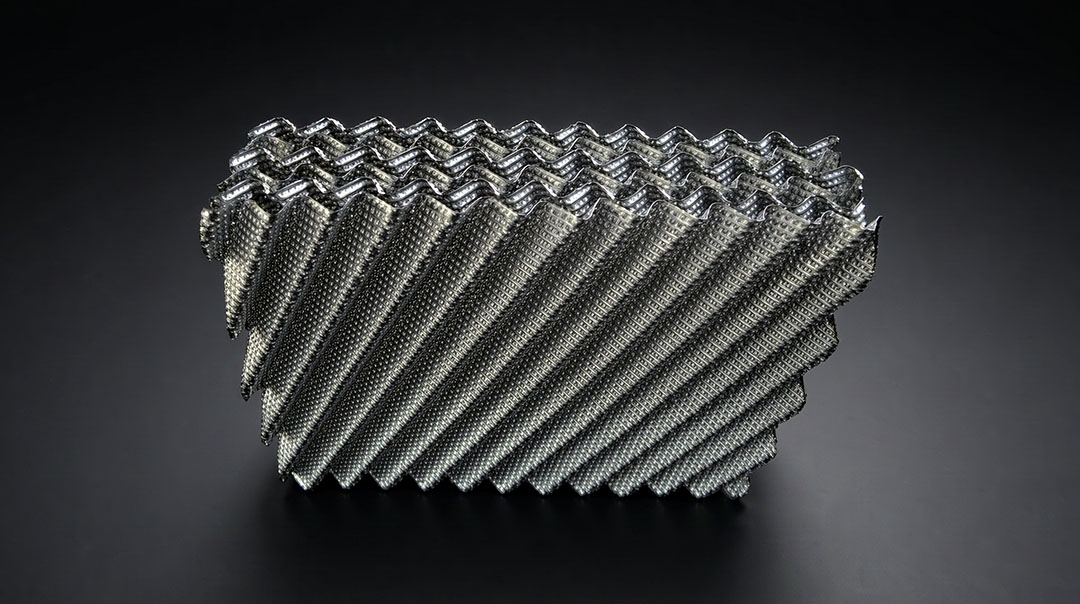

图 2：45° 波纹片以相反的方向排列，形成均匀的微通道。
500Y 和 700Y 都可以作为以下两种选择： 金属丝网 （为了获得最佳润湿性和真空应用） 穿孔板 （为了获得更高的机械强度和抗污性能）。关键参数：
| 模型 | 波纹 角度 | 特定区域 （平方米/立方米） | 空隙率 (%) | 理论板 （每米） | 压降 （兆帕/米） | HETP （毫米） |
|---|---|---|---|---|---|---|
| 250码 （参考） | 45° | 250 | 97–98 | 2.5–3.0 | 2–3 × 10-4 | 300–450 |
| 500码 | 45° | 500 | 90–95 | 4.5–5.5 | 3 × 10-4 | 200–300 |
| 700Y | 45° | 700 | 85–87 | 8-10 | 4.5–6.5 × 10-4 | 150–200 |
数据来自多家制造商的标准数据表。500Y 是应用最广泛的金属丝网结构填料型号；700Y 的理论塔板数是 700Y 的两倍，可实现超高精度分离。可根据要求提供定制型号 450Y、550Y(X) 和 750Y。
| 材料 | 服务条件 | 典型应用 |
|---|---|---|
| SS304 / 304L | 一般用途，不含氯化物 | 甲醇精馏，乙醇回收 |
| SS316 / 316L | 含氯的弱酸 | 乙酸精馏、盐酸回收、胺类服务 |
| 321不锈钢 | 耐高温氧化性 | 重整装置，高温真空塔 |
| 双相钢 2205 / 钛 | 强腐蚀性 + 高纯度 | PTA，医药中间体 |
| 碳钢 | 无腐蚀性烃 | 成本敏感型常压蒸馏 |
所有材料均提供符合 ASTM A240 标准的工厂测试证书 (MTC)。有关 304 与 316L 的详细比较，请参阅我们的 304 与 316L 材料指南。

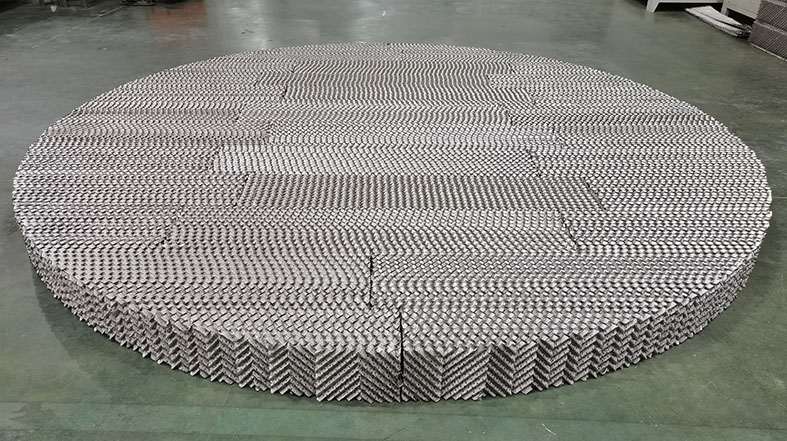

图 3：安装过程中相邻填料层旋转 90°，以确保均匀的气液分布。
问：什么时候应该指定 700Y 而不是 500Y？
答：当分离要求每米8-10个理论塔板时，请选择700Y型蒸馏塔架——通常用于同位素分离、异构体分离或超高纯度精细化学品分离。对于热敏性物质的一般真空蒸馏，500Y型蒸馏塔架在效率和容量之间取得了最佳平衡。
问：500Y/700Y的最小柱径是多少？
A：金属丝网 结构化包装 该填料盘在小到中直径的塔筒（通常为DN100-DN1200）中表现最佳。对于较大直径的塔筒，建议使用穿孔板式填料（250Y/350Y），以控制制造成本和安装成本。我们根据您塔筒的精确内径定制每个填料盘。
问：你们能根据我们提供的塔架图纸进行生产吗？
A：是的。作为 结构化包装 作为制造商，我们根据您塔器的内径、填料层高度和材料规格定制每个填料盘。请将您的塔器图纸和工艺条件发送给我们，我们将交付可直接安装的填料盘，并附上完整的尺寸检验报告。
FXSINO生产500Y和700Y金属结构填料，规格包括丝网和穿孔板两种，材质包括SS304、304L、316、316L、321、双相不锈钢和钛合金。月产能高达1000立方米。每份订单均附带材料厂出具的证书和尺寸检验报告。
