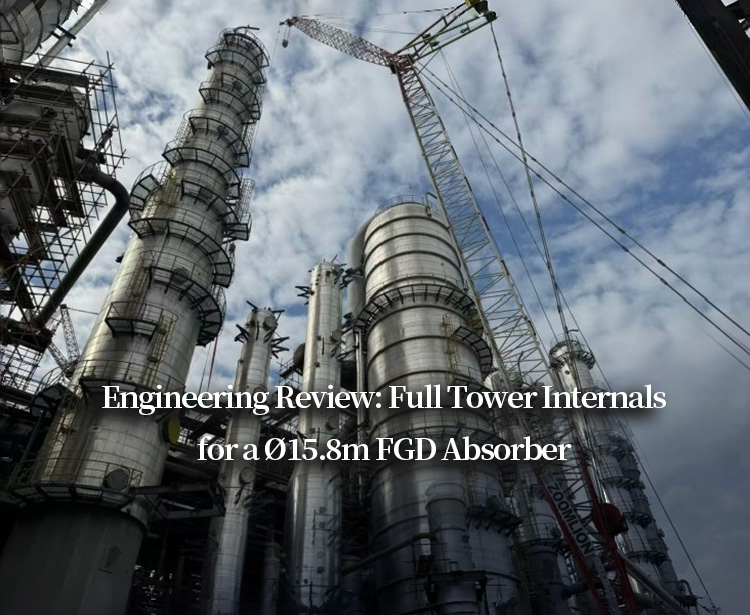

 项目案例研究工程审查：Ø15 的全塔内部结构。8m FGD吸收器图 1：炭黑生产设施现场安装的 FGD 吸收器。1. 项目背景本案例研究回顾了内蒙古七盘井工业园区一家大型炭黑生产商的环境升级改造项目。该项目涉及对湿式烟气脱硫（FGD）系统进行改造并提供硬件，该系统用于处理生产线产生的大量废气。核心部件是一座巨大的吸收塔，其内径约为 15.8 米采用底部进水结构。2. 技术挑战底部进气配置中的气体分布采用底部进料设计时，高速烟气进入塔内，必须均匀分布在整个横截面（约196平方米）上才能与浆料接触。如果流量控制不当，就会发生壁面磨损和气体短路。结构荷载管理该规模化生产需要坚固的支撑结构来支撑喷淋头和除雾器模块。这些部件必须能够承受静态载荷（重量）和动态载荷（浆液流量/压差）。3. FXSINO示波器：完整内部硬件包在这个项目中，FXSINO 作为总承包商，负责所有内部静态硬件的供应。我们的工作范围包括：气体入口导流板和导流挡板： 底部采用定制设计的转向叶片，以确保气体均匀分布并保护塔壁。喷淋头支撑梁： 重型结构钢设计用于支撑大直径浆液管道的重量和推力。喷嘴供应及配置： 提供针对特定液气比优化的高效喷嘴。除雾模块和载流梁： 供应多级除雾器及配套支撑网格系统。内部平台和梯子： 塔内设有检修平台，用于维护喷嘴和除雾器。4. 现场执行与验证安装过程中，FXSINO技术人员在现场监督关键的对准步骤。主要验证点包括：喷淋头支撑梁的水平度和垂直度。气体入口导流板与塔中心线的对准情况。除雾器支撑梁的高度精度，以确保良好的密封性。5. 结论该项目展示了FXSINO公司为大型烟气脱硫吸收器设计和供应完整内部硬件组件的能力。FXSINO专注于结构完整性和精确的气液接触动力学，为炭黑行业严苛的环境量身打造了可靠的解决方案。© 2026 江西福信传质技术有限公司 版权所有。

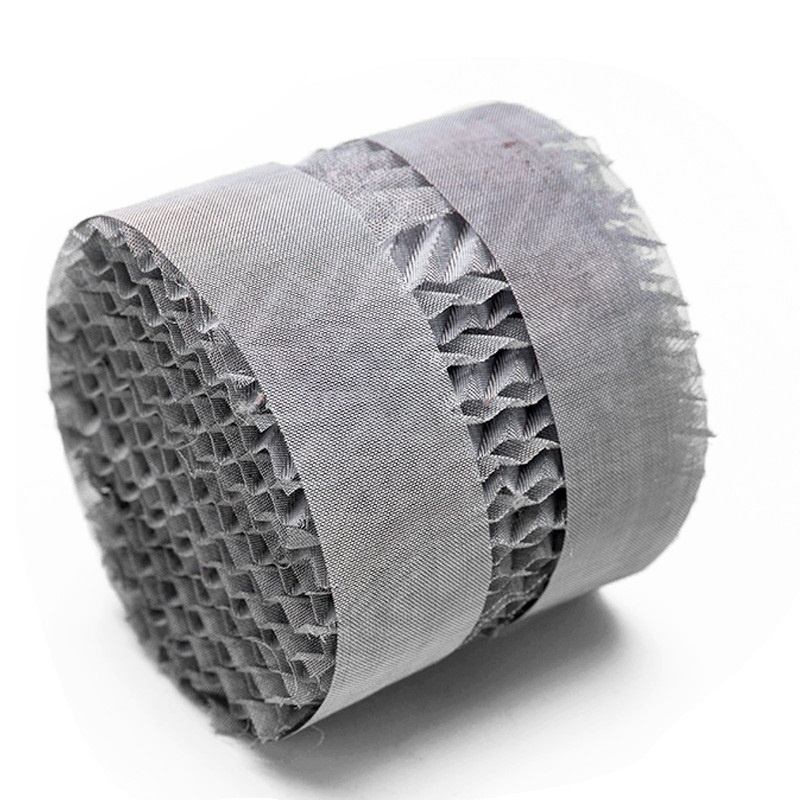

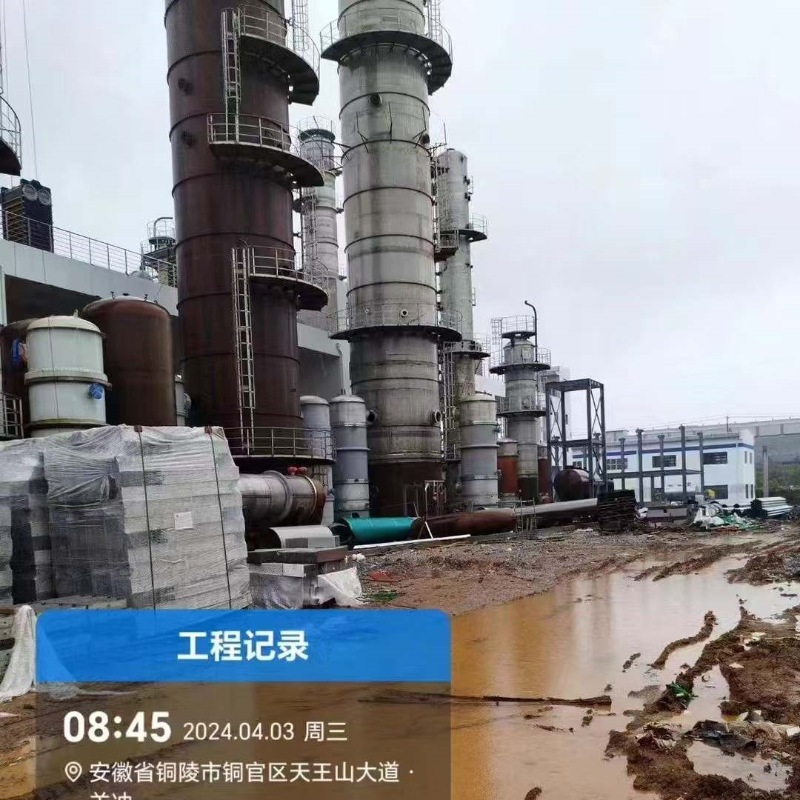

SS家 > 案例研究 > 煤化工项目 > 内蒙古鄂尔多斯项目内蒙古鄂尔多斯：60万吨/年煤制甲醇精馏塔改造 您的浏览器不支持视频标签。 一、项目背景：超大规模挑战 随着煤制甲醇工厂规模的扩大 年产量60万吨主蒸馏塔面临前所未有的挑战。直径超过φ4000mm会引发严重的流体分布问题。 FXSINO（平祥方兴） 受委托优化某大型能源基地的蒸馏系统。 内蒙古鄂尔多斯.认证机构该项目是在我们的领导下执行的。 ISO 9001:2015 质量管理与 ISO 14001:2015 环境管理体系。二、痛点分析：传统设计的局限性 分销瓶颈： 在 φ4300mm 处难以实现均匀液体分布。阶段间干扰： 填料连接处的湍流会扰乱物质传递。剥离段载荷： 高沸点成分聚集在底部。三、定制化解决方案：精密内部组合 1. 整流段：分段复合填料为了最大限度地提高效率，FXSINO 利用 14米420X金属丝网包装（304不锈钢）比表面积为 420米2/m3它具有优异的润湿性。为了减少壁面流动，我们嵌入了 0.4~0.5米 TJH25 金属板包装 段之间。2. 剥离段：混合稳健设计上部剥离段使用 7米长的酒精/水专用包装 加 0.8米 TJH25至关重要的是，我们保留了 13层TF3导向浮球阀托盘 在底部。这利用了该设计（专利号： ZL 2005 3 0048634.6能够承受高温（~120℃）°C）。四、项目成果：确凿数据见证节省 关键绩效指标（KPI）改造前/设计实际经营结果效益分析处理能力75吨/小时≥82吨/小时显著提高灵活性产品纯度≥99.9%稳定性为 99.99%100%优质级产量蒸汽消耗量1.15吨/吨甲醇甲醇用量减少至1.08吨/吨每年可节省数万吨五、结论与技术服务 内蒙古项目的成功证明了这一点。 高效传质需要先进的内部结构和对工艺的深刻理解。 FXSINO提供从仿真到安装的一站式解决方案。认证制造商及专利持有人 FXSINO（平乡市方兴石化包装有限公司）电话：+86 18507999558网站： https://www.fxsino.com“在我们这个行业，蒸汽消耗量至关重要。我们一开始对改造持怀疑态度，但FXSINO保证能降低蒸汽用量。安装六个月后，数据显示每吨甲醇的蒸汽用量减少了0.07吨。这意味着每年可节省数百万美元。投资回收期比预期要快。”—鄂尔多斯能源基地运营总监

  大型化工厂改造案例研究：采用鞍形环填料提高30%效率的设计实践项目背景及挑战A 酸性水汽提塔/胺再生塔 位于华东地区某大型石化联合企业的塔器长期以来一直面临产能不足和能耗过高的问题。原有的塔器采用常规散填填料，存在严重的缺陷。 通道和壁流 经过多年的运行，导致气液分布不均和传质效率降低。系统压降增加了约40%，造成再沸器蒸汽消耗量显著上升。此外，再生酸性气体中的硫化氢含量波动较大，无法持续满足环保和下游进料规格要求。该塔已成为限制工厂高硫原油加工能力的关键瓶颈。此次改造的核心目标是在不改变塔体结构的前提下，用高效填料替换现有填料，以期实现以下目标： 产能提高15%。, 传质效率显著提高， 和 降低系统能耗.实现30%效率提升的三大核心设计实践效率的飞跃并非单一改变的结果，而是三个关键维度协同优化的结果：包装 选择、材料和系统集成所有这些都针对具体的流程瓶颈。1. 包装选择优化：从通用包装到定制包装问题诊断：在易起泡的粘稠胺溶液体系中，原始金属鲍尔环随着时间的推移，液膜分布迅速退化。设计实践: 超级鞍环 被选中来替代 Pall 环。它们独特的非对称鞍形几何结构具有两个核心优势：防通道设计鞍形曲线和内部支柱扰乱了流体的方向流动，显著减轻了壁面流动和沟流，从而实现了更均匀的床层分布。提高内部表面积利用率与环状填料相比，鞍形环的凹面能更好地“托住”液体，延长液膜停留时间，并为气体提供更曲折的路径，从而增加有效传质面积。案例资料液压性能测试表明，在相同的F系数下，新型超级鞍形环降低了 理论板高度 (HETP) 约高出 18% 然后把床放低了。 压降30-35%为提高效率奠定流体动力学基础。2. 材料升级：适应恶劣的化学环境问题诊断最初的碳钢鲍尔环面临着以下风险： 一般腐蚀和应力腐蚀开裂（SCC） 在胺类溶剂环境（含有二氧化碳、硫化氢和痕量降解产物）中，腐蚀产物会污染溶剂并堵塞填料空隙，加剧沟流现象。设计实践碳钢被取代了 2205双相不锈钢 用于鞍形环。这种材料结合了奥氏体和铁素体钢的优点：优异的耐腐蚀性与 316L 相比，它对氯化物引起的应力腐蚀开裂和胺类环境具有显著更好的抵抗力，从而确保更长的使用寿命。高强度：允许减少壁厚，降低填料重量，增加床层空隙率，从而进一步降低压降。案例资料模拟条件下的腐蚀试片试验表明，2205双相钢的年腐蚀速率小于0.01毫米/年。预期包装使用寿命从4-5年增加到10年以上，表明其性能更加优异。 总拥有成本 (TCO).3. 系统集成设计：包装的“精准定位”问题诊断仅仅更换填料而不优化内部支撑结构会导致次优结果。原有的液体分布器已不再适用于新填料的性能特点。设计实践:液体分销商联合改组：A 槽式液体分配器 重新校准并安装，以匹配鞍形环的分布特性，确保单位面积的滴水点数量达到最佳状态。床结构优化一张单人高床被分成几部分 两张较短的床 采用中间液体再分配器。这有效地防止了沿塔高的“放大效应”，从而在整个横截面上保持了高度均匀的气液分布。严格的安装规程：详细的 “干式”分层包装装载程序 和 分配器水平度校准协议 严格执行（公差≤3mm）以确保理论设计完美转化为实践。改进结果和性能验证该项目于2025年工厂检修期间实施，并一次性成功启动。以下对比了为期6个月的性能测试运行后的关键绩效指标：绩效指标改造前（帕尔环）改造后（超级鞍环）改进处理能力基线+18%超出设计目标（15%）再生酸性气体H₂S浓度波动较大，平均约为 22%稳定≥28%传质效率显著提高塔系统压降基线-32%降低能耗的关键再沸器蒸汽消耗量基线-15%显著节省年度蒸汽成本运行稳定性需要频繁调整操作窗口宽广，运行稳定减少维护工作量结论与要点结论本案例表明，化学塔改造结合了以下选择： 高性能鞍形环填料，应用 耐腐蚀合金材料， 和 精密系统集成设计 这是实现效率大幅提升（在本例中约为30%的综合改进）的可靠途径。这并非简单的部件更换，而是一个根植于以下方面的综合解决方案： 流体动力学优化、材料科学和工程最佳实践.主要技术要点：鞍形环的核心优势具有优异的抗沟流和抗结垢性能，特别适用于胺溶液、易聚合或含固体介质等复杂系统。材料至关重要在腐蚀性环境中，填料的选择直接决定了长期运行的安全性和经济性。系统方法填料的设计必须与内部部件（如分配器和支撑板）协同作用，并结合科学的安装方法，才能达到最佳性能。您的部门是否也需要类似的绩效改进评估？我们的工程团队提供端到端的支持 问题诊断、过程模拟和设计安装指导联系我们以获取 包装优化可行性分析报告 根据您的具体操作条件量身定制。申请免费改造咨询 下载完整案例研究报告

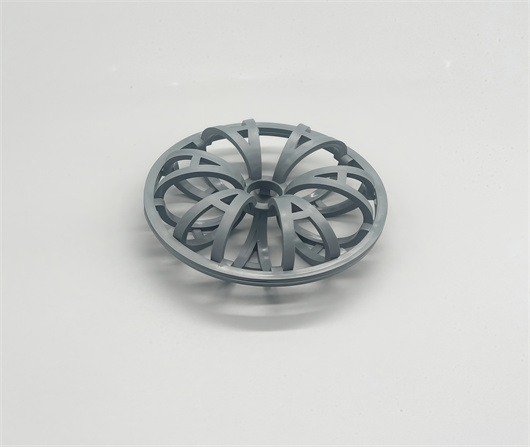

塑料的特性 VSP环形填料具有环壁开口面积大、通量高、阻力小、传质效率高等优点。  这种堆积方式具有合理的几何对称性，并且与……相比 灵柩 环，通量可增加 15-30%，压降可降低 20-30%。 塑料 VSP戒指是一种可靠且经济实惠的通用型产品。 随机的填料，广泛用于废气处理，例如酸雾（HCl、SO₂、NOx）吸收塔和碱洗塔。也用于各种氯化、溴化和氟化工艺中的洗涤塔、吸收塔和蒸馏塔。.

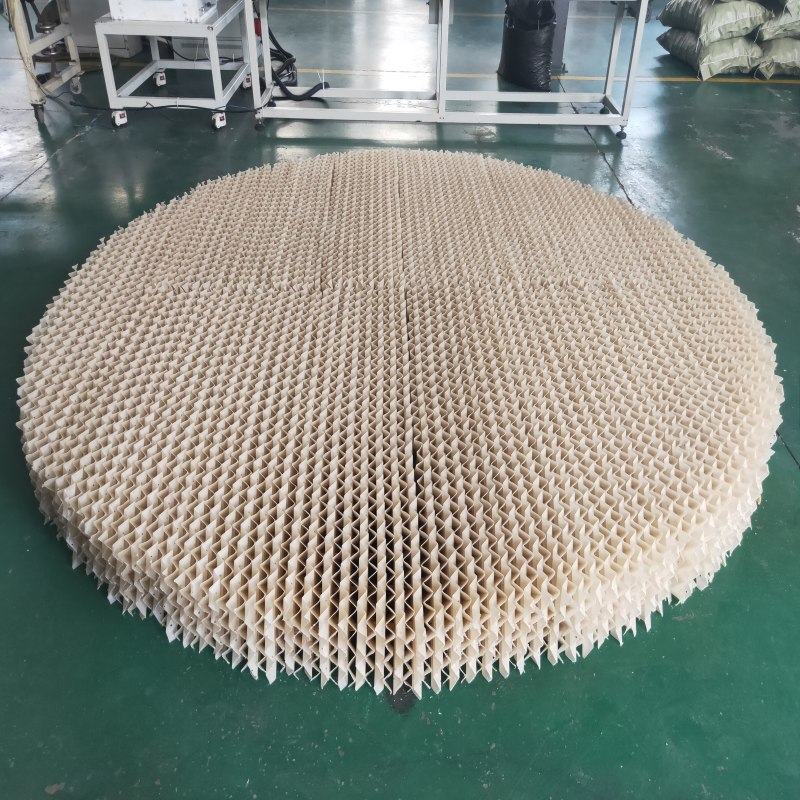

为了提高洗涤器的效率 塑料结构包装因此，组织有序的方法至关重要。以下是基于上述思路构建的结构化策略：材料选择1.成本效益：选择兼具成本和性能的塑料，例如适用于一般用途的 PVC。2.化学抗性根据洗涤器所处的环境，选择聚丙烯或 PVDF 等材料，以抵抗酸、碱或其他腐蚀性物质。3.耐久性选择能够承受操作条件（包括温度和机械应力）的塑料。 包装设计1.表面积：利用具有高比表面积的结构化填料，最大限度地提高气液相互作用。2.设计类型考虑采用蜂窝结构以获得更好的气体分布，并采用波纹板以增强机械强度和接触效率。  流程优化1.气体流速调整气体流量，以确保与液体有足够的相互作用时间，同时又不影响效率。2.压降：选择能最大限度减少压降的填料，以降低能耗并提高系统整体效率。环境因素1.可持续性选择符合可持续发展目标的材料和设计，最大限度地减少对环境的影响。2.可回收性选择可回收利用的塑料，以减少浪费并促进循环经济。维护和耐久性1.定期维护制定清洁和检查计划，以防止结垢并确保最佳性能。2.生命周期管理考虑包装材料的使用寿命，以降低长期更换成本。通过系统地解决这些问题，该策略旨在最大限度地提高洗涤器的性能，同时确保成本效益、耐用性和环境可持续性。这种方法不仅提高了运行效率，而且有助于实现长期效益和生态责任。

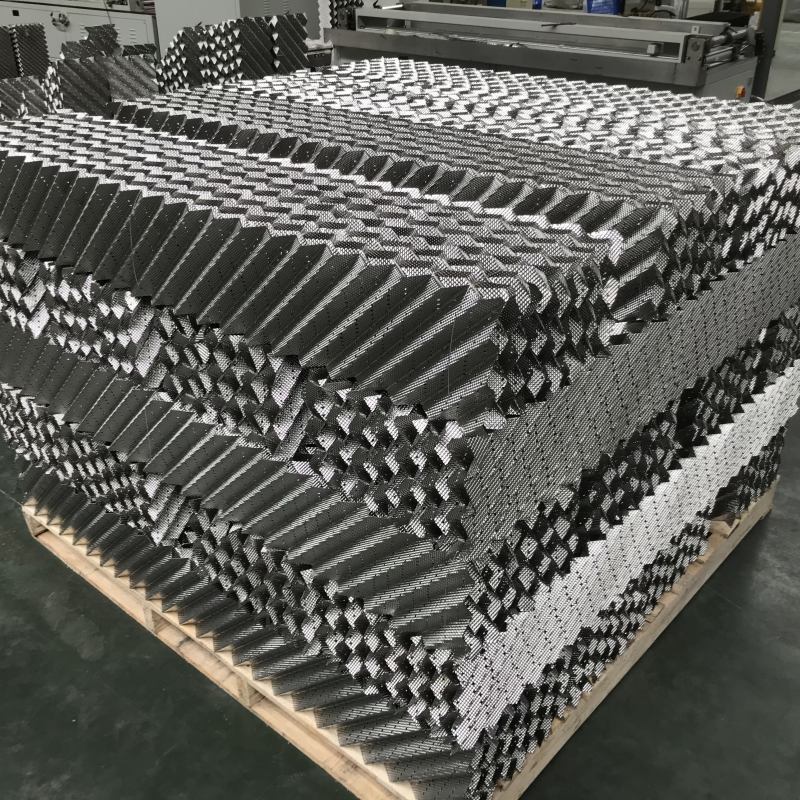

在石油化工行业，高温、腐蚀和复杂的化学反应等恶劣的操作条件很常见，耐用的金属结构填料在优化效率、安全性和性能方面发挥着至关重要的作用。 金属结构填料 与传统包装材料相比，它具有优越的优势，使其成为要求苛刻的石油化工应用的理想解决方案。 在石油化工行业的应用1. 吸收和擦洗·金属结构填料广泛用于洗涤塔中，以去除烟气处理中气流中的杂质，例如二氧化硫（SO₂）、硫化氢（H₂S）和氮氧化物（NOx）。·即使在高温和高腐蚀性条件下，它也能确保有效吸收这些气体。2. 蒸馏与分离·在蒸馏塔中，金属规整填料提高了复杂烃类混合物的分离效率，从而能够精确回收有价值的产品。·其优异的热稳定性确保了塔器在高温下运行的稳定性能。3. 催化反应器·在裂解、重整和氧化等催化过程中，金属结构填料用作催化剂载体。其高比表面积和耐久性使其适用于这些高要求的应用。使用金属结构填料的优势1. 效率提升·金属填料的结构化设计提高了传质和分离效率，从而提高了收率和产品质量。2. 维护成本低，使用寿命长·金属填料具有高耐久性和耐腐蚀性，可减少维护和更换频率，从而降低整体运营成本。3. 能源效率·金属结构填料的最小压降可降低泵送和压缩过程中的能耗，从而提高工厂的整体能源效率。4. 增强安全性·金属结构填料可最大限度地降低高温高压环境下填料失效的风险，从而确保更安全的操作。 耐用型金属结构填料是严苛的石油化工应用领域的革新之选，在恶劣环境下也能展现出卓越的性能。凭借其优异的热稳定性、耐腐蚀性和优化的流动特性，它已成为提升炼油、天然气加工和化工制造等行业效率、安全性和可靠性的首选。正确选择和安装金属结构填料是充分发挥其优势并确保长期稳定运行的关键。

陶瓷鞍形环填料, 作为一种高效的化学填料，它广泛应用于石油、化工、冶金、电力等行业的塔器设备中，以提高气液传质效率。其结构设计使其在满足高通量和低压降要求的同时，还能保持高效的传质性能。 1、 结构特点不规则设计：采用不规则设计，即其形状不是传统的圆形或方形，而是基于流体动力学原理的优化设计，使填料在塔内排列得更紧密，降低孔隙率，从而提高传质效率。鞍形结构：填料采用鞍形结构，使填料在受压时应力均匀分布，避免应力集中导致的破裂。同时，鞍形结构也有利于液体的收集和分散，进一步提高传质效率。陶瓷材料：填料采用优质陶瓷材料制成，具有良好的耐腐蚀性和耐磨性，可在各种恶劣的工作环境下长期稳定运行。2、 设计特点高通量设计：陶瓷鞍形环填料的设计充分考虑了高通量要求。通过优化填料的形状和排列方式，填料层内的气体流动更加顺畅，不易堵塞。低压降设计：填料的低压降设计有助于降低能耗，提高生产效率。通过精确控制填料的尺寸和形状，可以实现填料层内气体的均匀分布，从而降低压降。高效传质设计：填料的设计重点在于提高传质效率。填料的形状和排列方式有利于气液两相充分接触，增加传质面积，从而提高传质速率。安装和拆卸便捷：包装采用模块化设计，安装和拆卸都非常方便。需要维护或更换时，操作可快速完成，从而减少停机时间。陶瓷鞍形环填料因其独特的结构设计和优异的材料性能，在化工行业中发挥着重要作用。其高通量、低压降和高效传质等特点，使其在提高生产效率和降低能耗方面具有显著优势。

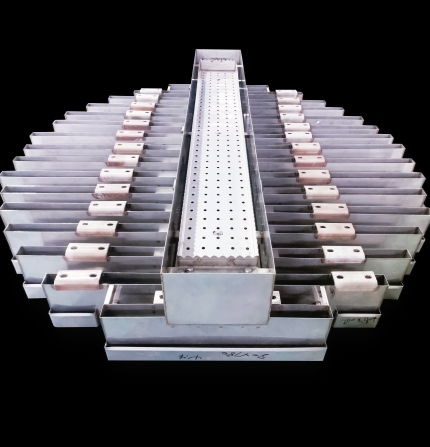

液体分配器是广泛应用于化工、石油、制药等行业的流体分配设备，它通过设计和工作机理，有效地将流体均匀地分配到各个分支管路中，从而保证生产工艺和产品质量的稳定。1、 工作机制槽式分配器主要由槽体、分配管、连接件等部件组成，其工作原理是利用槽体内部的流体动力学原理，将流体从主管道引入槽体，再通过分配管均匀分配到各个分支管道中。具体来说，当流体进入槽体时，槽体内部会形成一定的流速和压力分布。由于槽盘的形状和结构设计，流体在槽盘内部产生旋转和涡流效应，使得流体在槽盘内部分布更加均匀。随后，流体经分配管流入各分支管道，实现流体的均匀分配。2、 应用优势分配均匀：能有效地将流体均匀分配到各个分支管路中，避免因流体分布不均匀而造成的生产不稳定及产品质量问题。结构紧凑：采用紧凑设计，占地面积小，安装维护方便。耐腐蚀性强：通常采用耐腐蚀材料制成，能适应各种恶劣的工作环境，延长设备的使用寿命。调整方便：可根据实际需要调整分支管路的数量和流量，具有很强的灵活性和适应性。安全可靠：设计过程中充分考虑了安全性和可靠性因素，可以确保生产过程安全稳定运行。3、 应用领域塔盘分配器广泛应用于化工、石油、制药、食品等行业的流体输送和分配系统。例如，在化工生产中，可将原料均匀分配到各个反应容器中；在石油工业中，可将原油均匀分配到各个炼油装置中；在制药工业中，可将药剂均匀分配到各个制剂设备中。

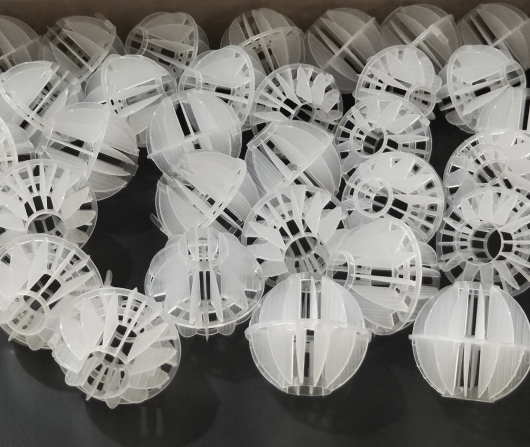

多面空心球 由聚丙烯（PP）加工而成。主要用于冷却塔、净化塔中去除氧气、氯气、二氧化碳等气体。外观呈球形，主要规格包括φ25mm、φ38mm、φ50mm、φ76mm。多面空心球用于污水处理时，可净化水质，达到国家标准。主要起气液接触作用，实现传热传质。增加塔内气液接触面积是影响塔内传热传质的重要部件。 多面空心球是一种由塑料制成的填料，外观呈球形，由两个半球组成，每个半球上有12片叶片，呈半扇形，两个半球的上下叶片相互错开。这种填料结构具有气速高、阻力小、比表面积大、操作弹性高等优点。但由于多面空心球内叶片数量较多，叶片间存在屏蔽作用，不利于液体的分布和润湿，大部分液体聚集在球体的空心柱内，影响气体流动的顺畅性。多面空心球采用注塑成型，而普通填料采用聚乙烯塑料制成，这种生物填料极其有利于微生物在填料内部的附着和生长，生成的生物膜比较稳定，容易发生流化。

三包装 是指将环保理念与科技创新相结合，旨在减少环境污染、提高资源利用效率或促进生态保护的功能性产品或装置。其设计的初衷是通过简便、可重复使用的方式解决日常生活或工业场景中的环境问题。环保球填料在环境工程中发挥着各种关键作用，具体可分为以下几个方面：1、 物理效应增加接触面积多孔结构设计（例如蜂窝状或波纹状）可显著增加气液或液液接触面积，从而提高传质效率。例如，在吸收塔中，废气与处理液的接触面积可增加3-5倍。2、 生化作用生物膜载体 比表面积可达800m²/m³，为硝化细菌等微生物提供了附着空间。某污水处理厂案例研究表明，使用环保球使生物膜厚度增加2倍，氨氮去除率提高35%。 不同材质（如PP、PVC、陶瓷）的环保球适用于特定的使用场景，选择时应考虑污染物特性、工作温度、成本等因素。随着表面改性技术的发展，新型环保球正朝着功能化（如磁性、光催化）和智能化（如称重传感器）的方向发展。

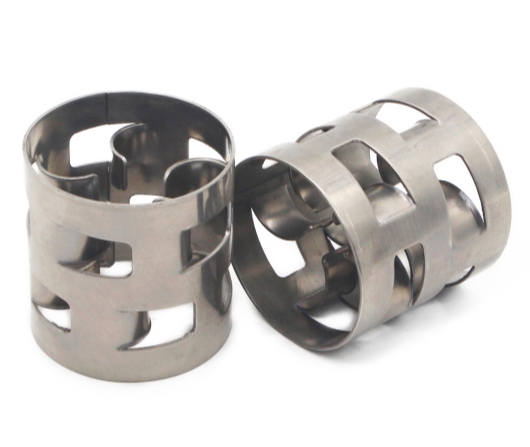

简介 不锈钢鲍尔环 包装： 金属鲍尔环 金属球环填料是一种广泛应用于化工、环保、炼油等领域的高效填料。其独特的设计和性能使其成为塔内重要的填料。下文我们将从结构特点、应用案例、性能数据等方面对金属球环进行详细讲解。 结构特点 不锈钢鲍尔环: 金属鲍尔环 是在传统拉西环基础上设计改进的新型填料。它采用双层壁结构，环壁上开设有多个均匀分布的窗口。这些窗口不仅增加了填料的比表面积，还提高了气液间的传质效率。同时，金属球环的高径比通常控制在一定范围内。这种设计使填料在塔内形成更均匀的分布，减少气流中的短路和壁流现象。 应用案例 不锈钢鲍尔环：在化工行业中，金属鲍尔环广泛应用于各种塔内，如吸收塔、蒸馏塔、萃取塔等。以某大型炼油厂的蒸馏塔为例，该塔原采用传统的拉西环作为填料，但在运行过程中发现塔顶产品纯度无法达到设计要求。后来，该厂决定采用金属球环对塔进行改造。改造后，塔顶产品纯度显著提高，塔内压降也显著降低，从而提高了整个生产流程的能效。此外，金属球环在环保领域的废水处理过程中也发挥着重要作用。某污水处理厂在处理高浓度有机物的工业废水时，采用金属鲍尔环作为生物反应器的填料。金属鲍尔环因其优异的传质性能和较大的比表面积，为微生物的生长繁殖提供了良好的环境。经过一段时间的运行，工厂废水处理效率得到明显提高，出水水质达到国家排放标准。

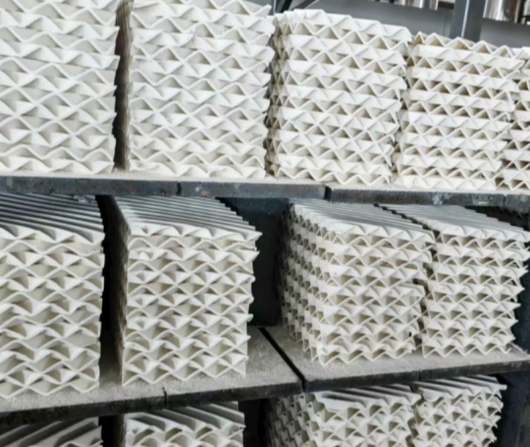

规格 陶瓷波纹规整填料 分为700Y、450Y、350Y、250Y、150Y等，不同规格对应产品长、宽、高尺寸不同。 咨询时 陶瓷波纹规整填料客户一般想了解不同类型产品的比表面积、堆积密度、孔隙率、倾角、压降、理论塔板数、水力直径、液体负荷、因子等参数。长、宽、高参数，即使是同一型号的陶瓷波纹填料，其尺寸也有差异。不同操作条件下，塔径不同，所需的长、宽、高也不同。 的功能 陶瓷波纹规整填料由于陶瓷独特的结构，使其具有良好的亲水性。极薄的液膜和倾斜曲折的气流通道，可以促进气流流动而不阻塞气流，使陶瓷填料与金属填料具有良好的兼容性。然而，其耐腐蚀性和耐高温性是金属填料无法比拟的。陶瓷表面结构具有良好的润湿性，可以加速液体的流动，最大限度地减少填料中滞留液体的量，从而降低过热、聚合和结焦的可能性。 根据倾角不同可分为X型和Y型。X型倾角为300，Y型倾角为450。X型压降相对较小，Y型传质性能好。为了平衡压降和传质性能，可以在板上开孔。由于没有规整填料明显的放大效应，其表面粗糙度优于材料特有的耐腐蚀性能，多用于石油化工中的蒸馏、汽提、吸收、萃取等传质过程。通过以上介绍，您是否了解了陶瓷波纹规整填料的长、宽、高规格？
