大型化工厂改造案例研究：采用鞍形环填料提高30%效率的设计实践

项目背景及挑战

A 酸性水汽提塔/胺再生塔 位于华东地区某大型石化联合企业的塔器长期以来一直面临产能不足和能耗过高的问题。原有的塔器采用常规散填填料，存在严重的缺陷。 通道和壁流 经过多年的运行，导致气液分布不均和传质效率降低。系统压降增加了约40%，造成再沸器蒸汽消耗量显著上升。此外，再生酸性气体中的硫化氢含量波动较大，无法持续满足环保和下游进料规格要求。该塔已成为限制工厂高硫原油加工能力的关键瓶颈。此次改造的核心目标是在不改变塔体结构的前提下，用高效填料替换现有填料，以期实现以下目标： 产能提高15%。, 传质效率显著提高， 和 降低系统能耗.

实现30%效率提升的三大核心设计实践

效率的飞跃并非单一改变的结果，而是三个关键维度协同优化的结果：包装 选择、材料和系统集成所有这些都针对具体的流程瓶颈。

1. 包装选择优化：从通用包装到定制包装

问题诊断：在易起泡的粘稠胺溶液体系中，原始金属鲍尔环随着时间的推移，液膜分布迅速退化。

设计实践: 超级鞍环 被选中来替代 Pall 环。它们独特的非对称鞍形几何结构具有两个核心优势：

• 防通道设计鞍形曲线和内部支柱扰乱了流体的方向流动，显著减轻了壁面流动和沟流，从而实现了更均匀的床层分布。
• 提高内部表面积利用率与环状填料相比，鞍形环的凹面能更好地“托住”液体，延长液膜停留时间，并为气体提供更曲折的路径，从而增加有效传质面积。

案例资料液压性能测试表明，在相同的F系数下，新型超级鞍形环降低了 理论板高度 (HETP) 约高出 18% 然后把床放低了。 压降30-35%为提高效率奠定流体动力学基础。

2. 材料升级：适应恶劣的化学环境

问题诊断最初的碳钢鲍尔环面临着以下风险： 一般腐蚀和应力腐蚀开裂（SCC） 在胺类溶剂环境（含有二氧化碳、硫化氢和痕量降解产物）中，腐蚀产物会污染溶剂并堵塞填料空隙，加剧沟流现象。

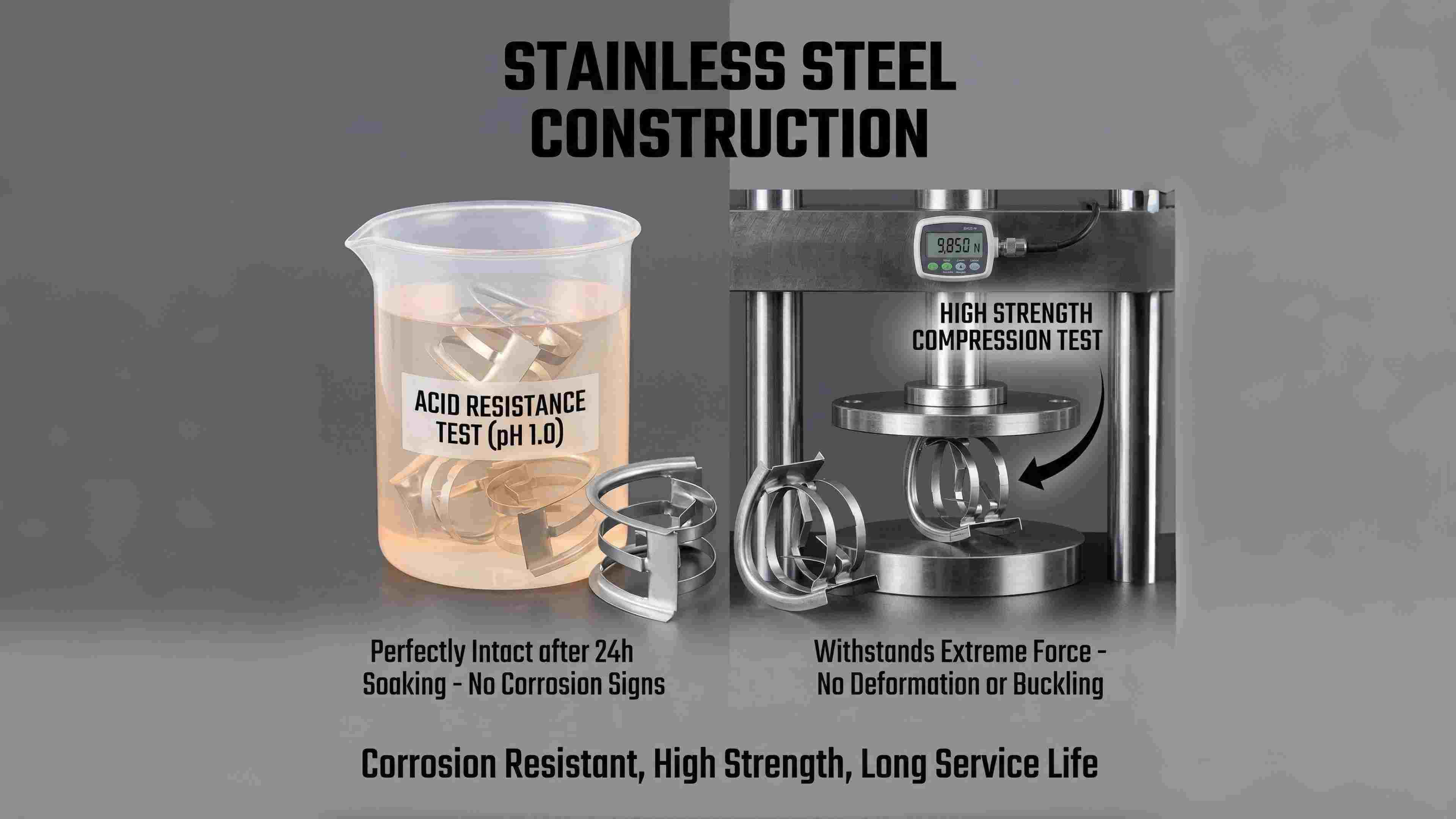

设计实践碳钢被取代了 2205双相不锈钢 用于鞍形环。这种材料结合了奥氏体和铁素体钢的优点：

• 优异的耐腐蚀性与 316L 相比，它对氯化物引起的应力腐蚀开裂和胺类环境具有显著更好的抵抗力，从而确保更长的使用寿命。
• 高强度：允许减少壁厚，降低填料重量，增加床层空隙率，从而进一步降低压降。

案例资料模拟条件下的腐蚀试片试验表明，2205双相钢的年腐蚀速率小于0.01毫米/年。预期包装使用寿命从4-5年增加到10年以上，表明其性能更加优异。 总拥有成本 (TCO).

3. 系统集成设计：包装的“精准定位”

问题诊断仅仅更换填料而不优化内部支撑结构会导致次优结果。原有的液体分布器已不再适用于新填料的性能特点。

设计实践:

• 液体分销商联合改组：A 槽式液体分配器 重新校准并安装，以匹配鞍形环的分布特性，确保单位面积的滴水点数量达到最佳状态。
• 床结构优化一张单人高床被分成几部分 两张较短的床 采用中间液体再分配器。这有效地防止了沿塔高的“放大效应”，从而在整个横截面上保持了高度均匀的气液分布。
• 严格的安装规程：详细的 “干式”分层包装装载程序 和 分配器水平度校准协议 严格执行（公差≤3mm）以确保理论设计完美转化为实践。

改进结果和性能验证

该项目于2025年工厂检修期间实施，并一次性成功启动。以下对比了为期6个月的性能测试运行后的关键绩效指标：

结论与要点

结论本案例表明，化学塔改造结合了以下选择： 高性能鞍形环填料，应用 耐腐蚀合金材料， 和 精密系统集成设计 这是实现效率大幅提升（在本例中约为30%的综合改进）的可靠途径。这并非简单的部件更换，而是一个根植于以下方面的综合解决方案： 流体动力学优化、材料科学和工程最佳实践.
