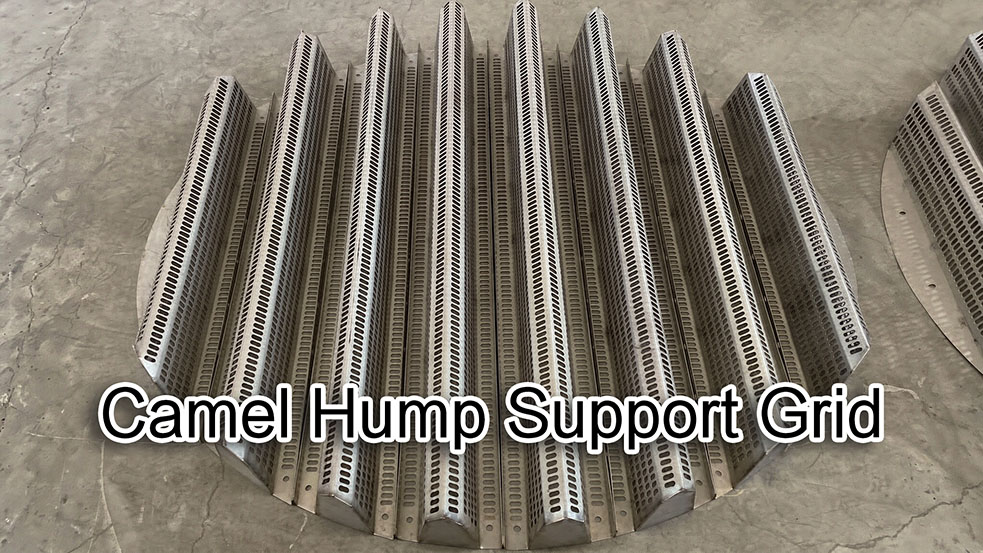

图 1：骆驼驼峰支撑格栅——由钢板冲压而成的连续弧形（波浪形）轮廓。
工程警报： 支撑格栅是填充床的基础。支撑失效会导致填充物塌陷、气体流通受阻，并造成代价高昂的停机。驼峰式（驼背式）格栅可提供超过 90% 的开孔率和卓越的承载能力——但前提是必须根据您的具体柱载荷进行设计。以下是您需要的数据。
A 骆驼峰支撑网格 这种支撑结构——也称为驼峰支撑——由冲压成连续弧形（波浪形）的钢板制成。“驼峰”形成刚性结构截面，而拱形之间的空隙则为气体和液体的流通提供了较大的开放面积。与扁平钢筋网格不同，这种弧形结构使每个肋条都成为承载梁。
每个拱形结构都像一座小桥：其弧形轮廓将垂直方向的床荷载转化为沿弧线的压缩力，从而将应力均匀地分散到塔壁上，而不是集中在中心。这就是为什么驼峰形网格比相同厚度的平面网格能承受更大的荷载的原因。
图 2：关键尺寸——拱高（H）、板厚（t）和开孔率。
| 范围 | 典型范围 | 设计说明 |
|---|---|---|
| 开放区域 | 90-95% | 最大限度地减少支撑面上的压力降。 |
| 拱高 | 150 – 300 毫米 | 更高的拱形结构可以承载更多重量，但会降低床面的可用高度。 |
| 板材厚度 | 3 – 6 毫米 | 由计算出的床沙驱动（见第 3 节）。 |
| 模块宽度 | 300 – 500 毫米 | 必须穿过立柱人孔（通常为 DN500 或更大）。 |
| 孔径 | 10 – 25 毫米 | 平衡液体排出与填料回落。 |
| 适用塔径 | DN300 – DN6000 | 模块化组装可覆盖从小到非常大的立柱。 |
承载能力取决于三个变量：板材厚度、拱高和材料等级。总床层载荷包括填料重量、液体滞留量以及任何工艺侧压差。
典型承载能力（按板材厚度划分，SS316L，拱高 200 毫米）：
设计安全系数： 务必指定至少 2.5 倍于计算运行负荷的安全系数。温度高于 300°C 时需要降低额定功率——请咨询我们的工程师。
图 3：驼峰网格（左）的开放面积超过 90%，而传统条形网格（右）的开放面积约为 45%。
| 因素 | 驼峰网格 | 条形网格 |
| 开放区域 | 90-95% | 40% – 50% |
| 压降 | 最小值（典型值为 0.1–0.3 kPa） | 中等至高 |
| 液体重新分配 | 内置式（拱形谷收集并重新滴水） | 无（需要单独的收集器） |
| 负载能力 | 高（拱形结构充当梁） | 缓和 |
| 污垢风险 | 低洼（自排水山谷） | 较高的（平面更容易吸附固体） |
步骤 1 — 计算床沙负荷： 填料堆积密度 × 填料层高度 × 塔面积 + 液体滞留量（通常为填料体积的 5-15%）。对于 500Y 填料，预计每毫米填料层高度的堆积密度约为 7.2 kg/m²。
步骤 2 — 确认人孔通道畅通： 模块宽度必须≤人孔内径减去50毫米间隙。标准DN500人孔→最大模块宽度450毫米。
步骤 3 — 检查工艺条件： 温度高于 300°C 时需要更厚的板材或升级合金。真空应用需要平滑的气体入口（驼峰形轮廓可最大限度地减少入口损失）。
步骤 4 — 匹配腐蚀等级： 与您的包装材料采用相同的合金。有关氯化物阈值，请参阅我们的 304 与 316L 不锈钢对比指南。
图 4：通过 DN500 人孔安装驼峰格栅模块。
| 故障模式 | 原因 | 预防 |
| 永久变形 | 过载或高温蠕变 | 应用 2.5 倍安全系数；温度高于 300°C 时需降低额定功率 |
| 打包秋季 | 孔径过大，不符合包装尺寸要求。 | 最大孔径 = 包装瓦楞间距的 60% |
| 气体旁路 | 模块与壳体之间的间隙 | 安装过程中焊接周边密封条 |
| 腐蚀穿孔 | 山谷中高浓度的腐蚀性物质 | 选择与填料相同的合金；确保排水顺畅。 |
驼峰格栅位于填料床的底部。填料层位于其上方，填料层上方是液体分配器。格栅的拱形凹槽能够自然地收集液体，并起到初步的液体再分配作用——当与穿孔板状结构填料配合使用时，这种作用尤为显著，因为穿孔板状结构填料可以通过其穿孔实现横向液体再分配。有关填料选择的完整概述，请参阅我们的五因素指南。
图 5：塔内组件——底部为驼峰格栅，中间为规整填料，顶部为液体分配器。
问：驼峰格栅可以代替单独的液体收集器吗？
答：在很多情况下，是的。拱形凹槽可以收集液体并将其滴落到下方的床层上，从而实现基本的液体再分配。然而，对于较高的柱体（床层高度 > 6 米）或严重的液体分布不均，则需要专门的…… 液体收集器和再分配器 仍然推荐用于中级水平。
问：如何防止包装材料从网格孔中掉落？
答：孔径最大不应超过包装瓦楞间距的60%。对于250Y型包装（间距约25毫米），孔径应≤15毫米；对于500Y型包装（间距约12毫米），孔径应≤7毫米。如有需要，我们可以提供网状衬垫。
问：SS316L 驼峰格栅的最高耐温是多少？
答：SS316L 在约 425°C 以下仍能保持其全部强度。超过此温度，蠕变现象会变得显著——我们建议在 450°C 以上连续使用时采用双相不锈钢或 Inconel 625 合金。
FXSINO供应驼峰支撑格栅，并提供完整的机械计算、材料厂证书（符合ASTM A240标准）以及配套的塔内件。请提供您的塔号、床层高度和工艺条件，我们将为您量身定制合适的解决方案。
联系FXSINO： jackieqiu9202@gmail.com | +86 18507999558
