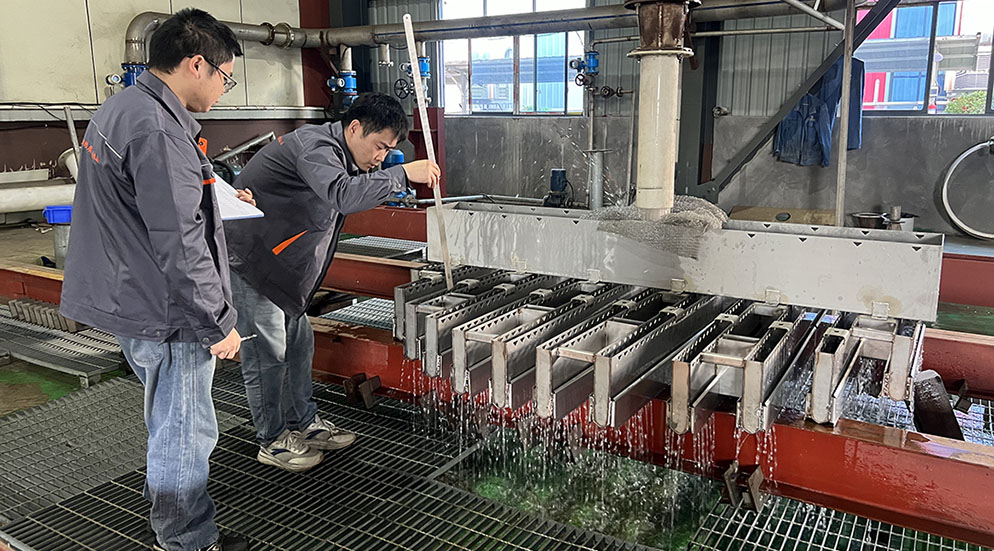

图 1:盘式分配器(左)、管臂分配器(中)和喷嘴分配器(右)。
设计警示: 为填料塔选择合适的液体分布器不仅仅关乎均匀灌注,更关乎保护您的填料投资。行业数据显示,超过70%的填料塔故障源于分布不均,而非填料本身的问题。选择合适的分布器,您的填料塔就能从第一天起就达到额定效率。
分配器质量与填料性能之间的关系呈指数级增长。设计精良、均匀度达95%的分配器可使填料达到其标称的理论塔板高度(HETP)。而均匀度仅为60%的劣质分配器则可能导致HETP翻倍,相当于浪费了塔高的一半。

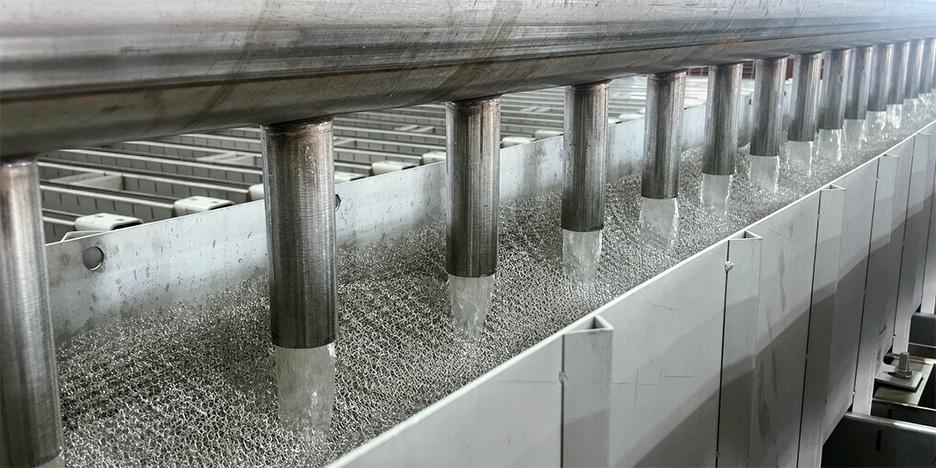

图 2:位于蒸馏塔内规整填料床上方的液体分布器。
HETP影响力公式:HETP实际的 = HETP包装 ÷ 分销效率
例如:额定热膨胀系数为 0.35 m HETP 的 500Y 填料的性能为 0.70 米 如果你的分销商只能提供 50% 的均匀度,那么你支付的是 500 元的性能费用,却只得到了 250 元的效果。

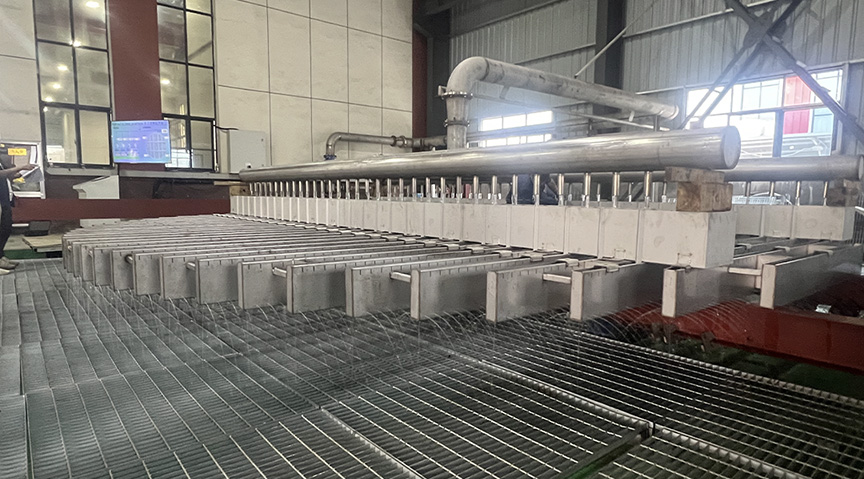

这是大直径塔的黄金标准。液体从中央进料管进入,流入主槽,然后溢流到带有V形槽或孔的次槽中,滴落到下方的填料上。
中央集管带有放射状的支臂,每个支臂上都钻有尺寸精确的孔。液体在重力或轻微压力的作用下被迫通过这些孔。

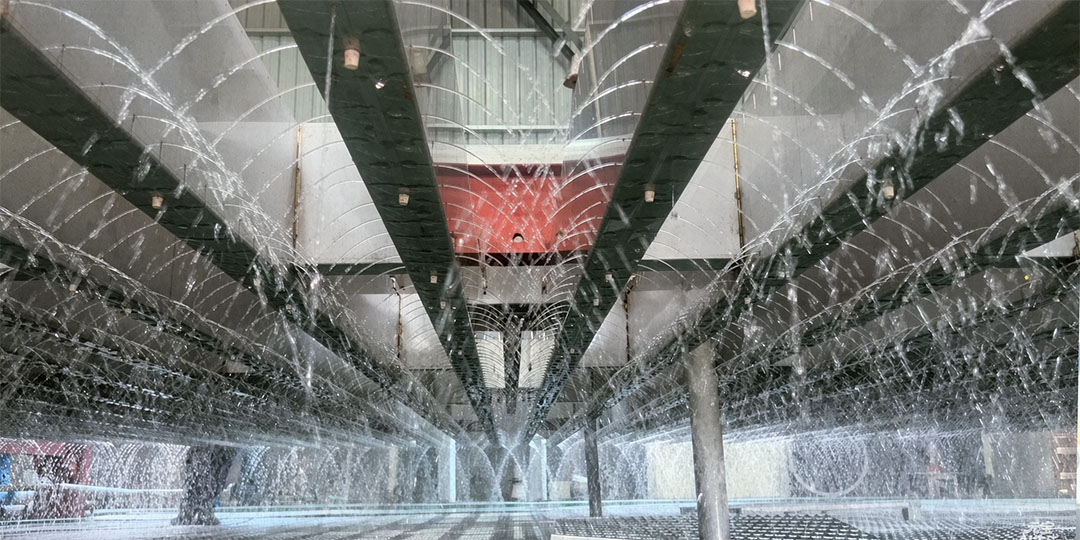

加压液体通过喷嘴喷洒,覆盖填料表面。常见于小型塔器和洗涤器中。
| 类型 | 塔筒直径 | 液体负荷 | 均匀性 | 防污 |
|---|---|---|---|---|
| 平底锅(槽) | 1.5 - 13 米 | 高的 | ★★★★★ | 出色的 |
| 管臂 | 0.5 - 3 米 | 中等的 | ★★★★☆ | 缓和 |
| 喷嘴 | 0.1 - 0.8 米 | 低-中等 | ★★★☆☆ | 好的 |

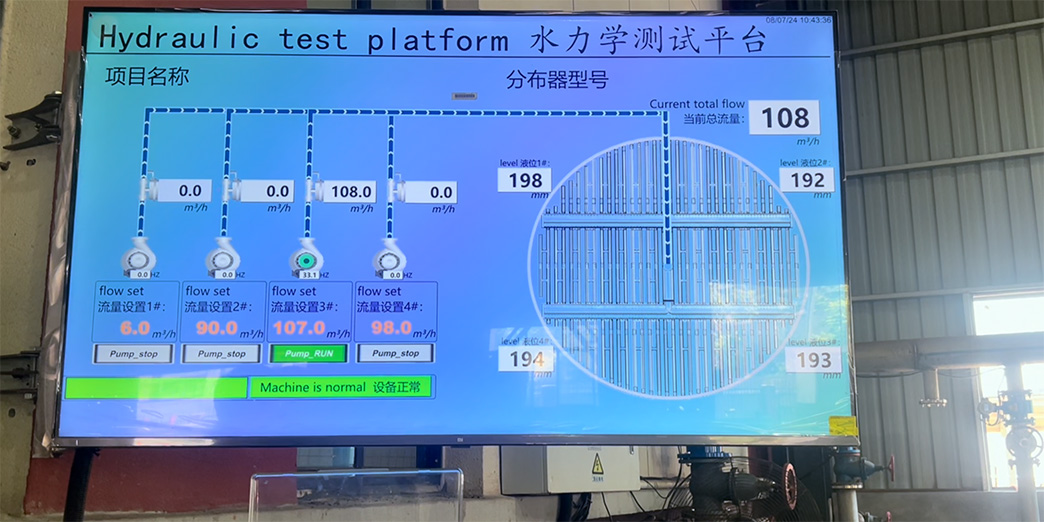

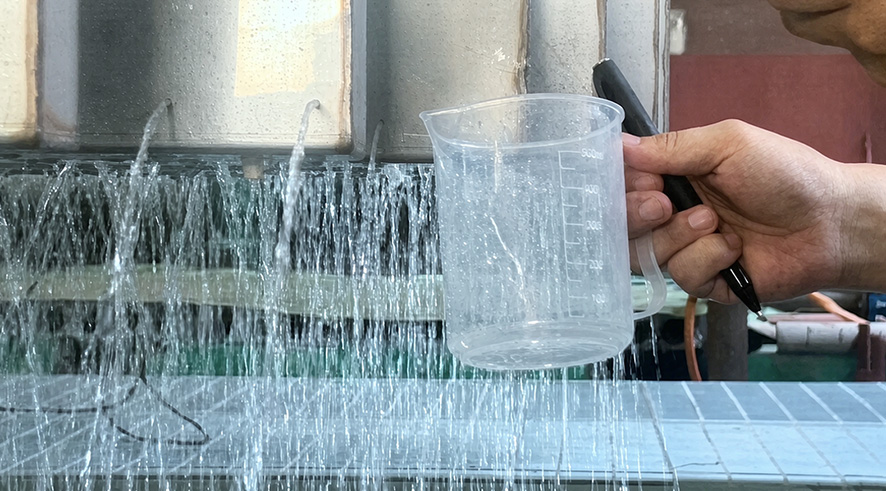

图 3:染料示踪剂试验——均匀分布(左)与设计不良的分配器造成的严重通道效应(右)。
第一步——塔身直径: < 0.8 米 → 喷雾。0.5-3 米 → 管臂。> 1.5 米 → 盘式喷枪。
步骤 2 — 液体负载范围: 计算最小和最大升压比 (L/G)。平底锅可处理最大调节范围 (10:1)。喷嘴需要窄范围调节 (2:1)。
步骤 3 — 工作压力: 真空作业?避免使用喷嘴(夹带会破坏真空)。请使用管臂或吸盘。
步骤 4 — 结垢可能性: 有固体颗粒?使用带大V形槽或喷嘴的容器。避免使用管臂上的小孔。
第五步——包装敏感性: 高效规整堆积(500Y、700Y)要求均匀度≥95%。散堆堆积允许均匀度为80-85%。

包装质量越好,对分布质量就越敏感。一个250Y的包装,如果分布不均20%,其效率可能会损失15%。一个500Y的包装,如果分布不均达到同样的程度,其效率可能会损失更多。 40%或以上因此,我们始终建议将500Y结构化填料与高精度盘式填料配合使用。如需完整了解,请参阅我们的五因素填料选择指南。
| 故障模式 | 原因 | 预防 |
| 堵塞 | 固体、焦炭或盐(NaCl、CaCO₃)3沉积 | 加大孔口尺寸;采用自排水设计;安装过滤器 |
| 倾斜/不水平 | 安装不当或支撑环移位 | 安装过程中使用水平仪;焊接支撑环时确保其平整度经过认证。 |
| 闪光 | 进料管压降导致部分汽化 | 增大进料管直径;降低入口流速至 1.5 米/秒以下 |
| 哭泣 | 运行液负荷低于最低限值 | 指定更大的转弯半径;使用 V 形槽代替钻孔。 |
适用于包装材料的腐蚀规则同样适用于分销商——但还有一个额外的挑战: 死水池槽底和死角会聚集腐蚀性物质,加速腐蚀。如需完整的材料对比,请参阅我们关于 304 与 316L 规整填料的指南。

图 4:通过人孔安装盘式分配器——正确的水平度至关重要。

选择穿孔板式规整填料,其自重分配能力可提供内置的安全裕度。穿孔允许液体在通道间横向流动,部分补偿分配器轻微的不均匀性。因此,对于无法更换现有分配器的改造项目,穿孔板式规整填料是一种较为宽容的选择。
问:液体分配器应该多久检查一次?
答:每次检修都需要检修。即使分配均匀性下降10%,也会使塔效率降低20-30%。通过内窥镜或人孔进行目视检查只需几分钟,却能避免数月运行不达标的情况。
问:我可以用新的包装重新包装旧的分配器吗?
答:只有当分流器最初是为您正在安装的填料类型设计的才行。为 250Y 填料设计的分流器在 500Y 填料中性能会下降,因为滴点密度太低。务必核实每平方米的滴点数量。
问:理想的滴水点密度是多少?
答:对于规整填料,目标是每50-100平方厘米的塔体横截面积有一个滴水点。散堆填料可以容忍每100-200平方厘米有一个滴水点。
