如何选择蒸馏塔填料:5个因素

主页 消息

如何选择蒸馏塔填料:5个因素

如何选择蒸馏塔填料:5个因素
August 20, 2026

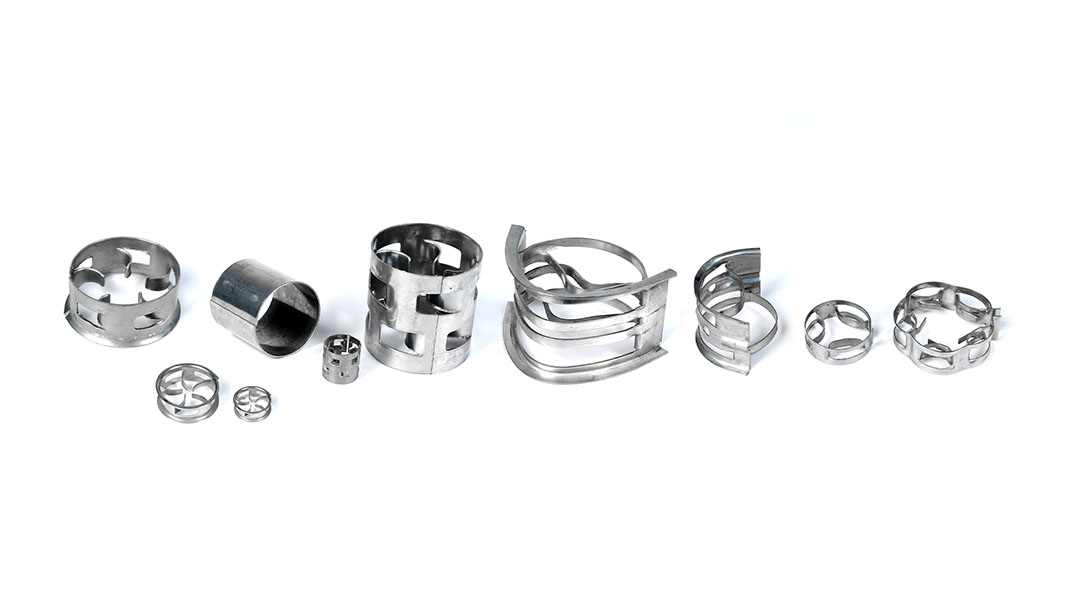

Various types of distillation column packing including structured and random packing

图 1:常见蒸馏塔填料类型概述——从随机环填料到高效结构片填料。

如何选择蒸馏塔填料:5个因素

简答: 选择合适的蒸馏塔填料取决于五个因素:(1) 操作压力,(2) 液气比,(3) 腐蚀性和材料,(4) 结垢可能性,以及 (5) 处理能力与效率的权衡。如果这些因素选择不当,则可能导致分离效果差、过早失效或代价高昂的返工。

选择蒸馏塔填料并非简单的商品采购,而是一项设计决策,它直接影响塔的分离效率、能耗和运行时间。无论您是改造旧塔还是设计新塔,本指南都将带您了解决定正确选择的 5 个工程因素。

因素 1:工作压力

压力是填料选择中最重要的限制因素,因为它决定了您的工艺可以承受多大的压力下降。

Vacuum distillation column versus high-pressure absorption column application
  • 真空服务(< 0.1 巴): 必须尽可能降低压降。理想的填料为金属丝网结构填料(例如 500Y、700Y)或低比表面积穿孔板(250Y)。波纹角度应为 45°(Y 型),以降低气体阻力。
  • 大气压(1 巴): 兼具效率和产能。250Y 或 350Y 穿孔板填料可满足大多数应用需求。
  • 高压(> 5 巴): 产能是关键因素。选择60°波纹(X型)且比表面积较低的(125X或250X)纸板,可最大限度地提高吞吐量。采用金属鲍尔环等随机包装方式也具有成本效益。

因素 2:液气比

液气比决定了您需要的是擅长液体分布的填料还是擅长气液界面面积的填料。

经验法则: 高液气比(吸收、洗涤)需要优异的液体再分布性能——穿孔板填料显然是最佳选择。低液气比(分馏、汽提)需要最大的表面积——金属丝网填料或高比表面积规整填料(500Y、700Y)是理想之选。

要深入了解穿孔如何解决液体分布问题,请阅读我们的指南《穿孔板结构填料:提高润湿性和效率》。

因素三:腐蚀与材料选择

如果填料无法承受工艺化学反应,就会过早失效。最常见的错误是什么?低估氯化物的浓度。

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
工艺条件推荐材料为什么
纯净有机物,不含氯化物304不锈钢经济实惠,具有良好的整体耐腐蚀性
H2S,CO2含氯化物的胺316L不锈钢含2-3%钼的材料可抵抗高达1000-2000 ppm氯的腐蚀-
热浓氯化物钛2级/7级优异的抗点蚀和缝隙腐蚀性能
浓硫酸合金 20 / 哈氏合金 C276耐高温强酸

还在为选择两种最常见的不锈钢等级而烦恼吗?请查看我们的详细对比:304 与 316L 结构化填料:哪种更适合您?

因素 4:污垢和固体含量

如果您的饲料中含有悬浮固体、聚合物或焦油,标准规整填料很快就会堵塞。解决方案是使用带有自清洁机制的穿孔板。

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • 清洁服务: 任何结构化包装都有效。金属丝网包装效率最高。
  • 轻微结垢(微量固体、焦化): 带孔板,孔径为4-5毫米。这些孔迫使液体在通道间交换,防止形成滞留区,从而避免沉积物的产生。
  • 严重污垢: 考虑网格状堆积或采用大自由体积的随机堆积方式。做好定期清洗的准备。

因素五:产能与效率的权衡

这是典型的工程妥协。你不可能同时做到两全其美。

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
优先事项比表面积(平方米/立方米)波纹示例模型
最高效率500 - 75045°(Y型)500Y结构化包装
均衡250 - 35045°或60°250Y 金属结构填料
最大容量125 - 25060°(X型)125倍/250倍

快速选择决策矩阵

请以此矩阵作为起点。如需详细工程设计,请务必咨询您的包装供应商。

第一步: 您的工作压力是多少?→ 如果是真空,请选择 250Y/500Y(Y 型)。如果是高压,请选择 125X/250X。

步骤二: 您的L/G比是多少?→ 高L/G:穿孔板。低L/G:金属丝网或高面积结构化材料。

步骤 3: 存在哪些腐蚀性物质?→ 匹配材料(304L、316L、双相不锈钢、钛​​)。

第四步: 结垢是否是一个问题?→ 是:穿孔板。否:任何类型的板材。

第五步: 产能优先还是效率优先?→ 请据此选择具体面积和波纹角度。

常见问题解答

问:我可以用随机堆积代替规整堆积吗?

答:是的,对于分离要求不高的场合,散填填料(例如金属鲍尔环)成本较低,抗结垢性能好,但单位高度的分离效率较低。当需要在有限的塔高内达到最大理论分离级数时,规整填料是最佳选择。

问:结构化包装能持续多久?

答:在清洁环境下,如果材料选择得当,通常可以使用 10-15 年。在腐蚀性或易结垢环境下,效率下降到可接受范围以下预计需要 3-7 年。

问:最低液体分配要求是什么?

答:对于规整填料,一个好的原则是每50-100平方厘米的塔横截面上应有一个液体滴点。无论选择哪种填料,分布不均都会浪费填料的效率潜力。

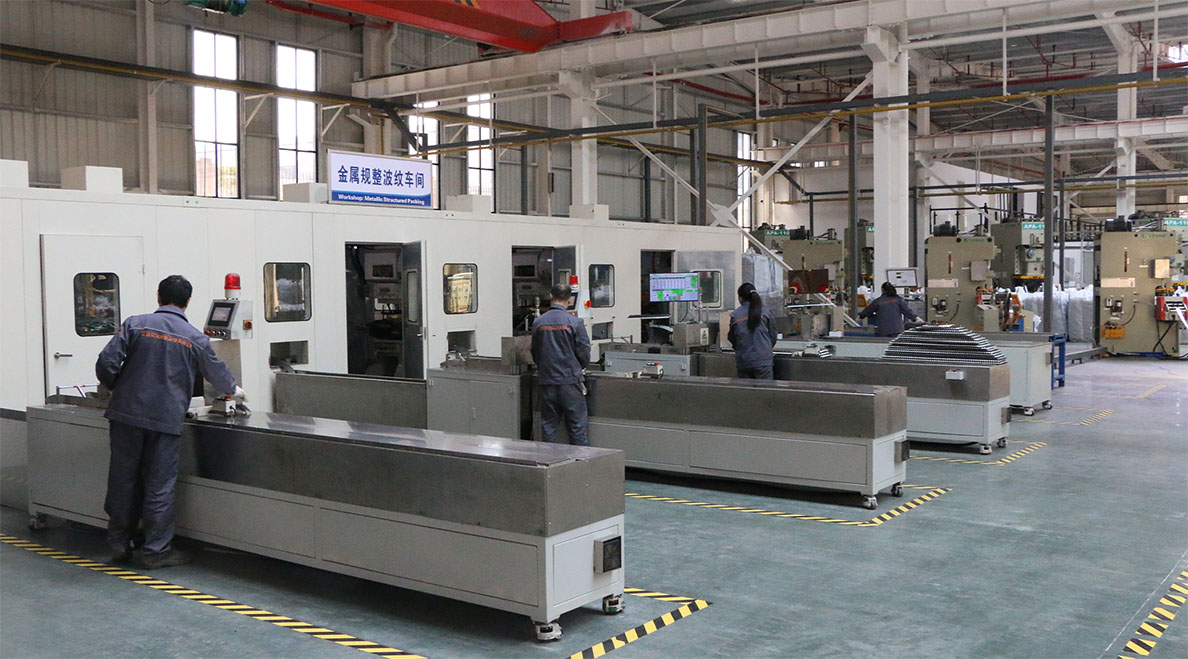

FXSINO manufacturing facility for metal structured packing production

需要定制包装建议吗?

请提供您的工艺参数——压力、温度、液气比、流体组成和塔径。我们的工程师将根据您的需求,确定最佳的填料类型、材质和几何形状。

联系FXSINO: jackieqiu9202@gmail.com | +86 18507999558
