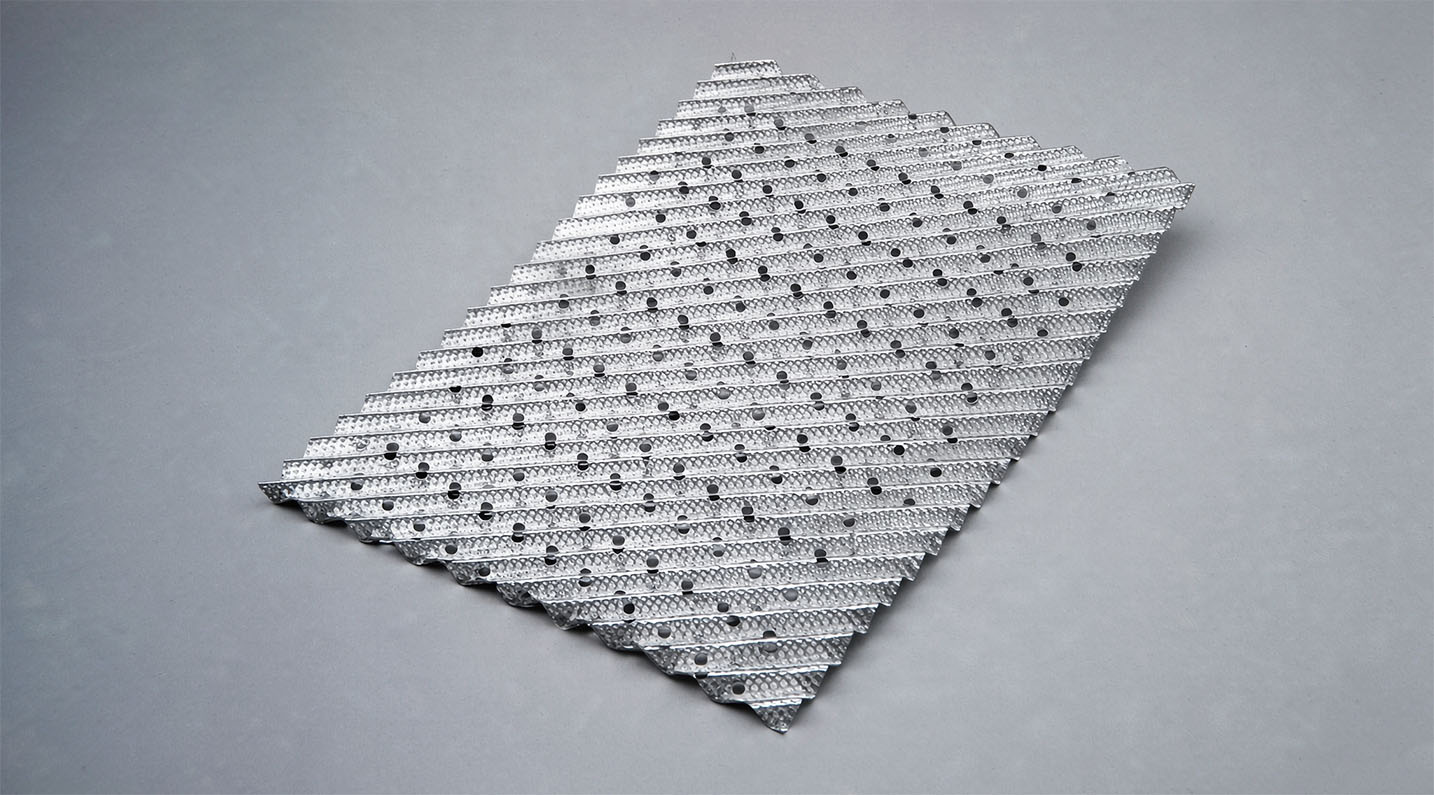

图 1:穿孔板结构填料的特写,显示波纹和均匀的穿孔图案。

穿孔板结构填料:提高润湿性和效率

结论: 穿孔板规整填料利用波纹金属板上的精密冲孔(通常直径为 4-5 毫米)来强制液膜更新,消除干斑,并形成湍流再循环区——与同一塔中的未穿孔表面相比,传质速率可提高 20-30%。

当工艺工程师指定 结构化包装其中最容易被误解的特点是 穿孔大多数买家都知道自己需要“250日元”或“500日元”,但很少有人真正理解…… 为什么 这些孔洞至关重要。本文将从物理原理、几何学角度分析选择穿孔板而非无孔板或金属丝网等替代方案在实际应用中的优势。

1. 什么是穿孔板规整填料?

穿孔板结构填料由薄金属片(通常厚度为0.1-0.2毫米)制成,首先在金属片上冲压出规则排列的孔,然后以固定角度(通常为45°或60°)进行波纹加工。相邻的金属片以相反的波纹方向嵌套,形成开放的倾斜流道。

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

每个孔通常测量 直径4-5毫米穿孔和波纹的结合产生了三种同时出现的效果:

  • 强制液体重新分配 —液体通过孔洞流入相邻通道,消除壁面流动和分布不均。
  • 连续薄膜更新 — 液膜在每个穿孔处破裂并重新形成,破坏停滞的边界层。
  • 增强表面粗糙度 — 每个孔周围的微结构增加了停留时间和界面面积。

常见规格包括 125年、250年、350年、450年、500年和700年材料范围从 SS304L 和 SS316L 到双相不锈钢和钛(2 级/7 级)。

2. 穿孔如何改善润湿性

润湿性取决于接触角:低接触角(≤90°)意味着液体均匀铺展;高接触角(>90°)会形成干燥区域,阻碍传质。在光滑无孔的金属板上,液体倾向于沿着波纹的凹槽流动,而凸起部分则保持干燥。

穿孔效应: 当液体遇到孔洞时,毛细力会将其拉过,在孔洞下方形成“液帘”(也称“双层膜”)。这层液帘显著增大了有效界面面积,并在自由液面上引发强烈的毛细波。

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

图 2:通过穿孔形成液幕(右)与未穿孔板上的通道形成(左)。

液化空气集团研发中心利用二维二维PTV光流可视化技术进行的研究证实,穿孔板会产生 在水幕形成之前,每个孔周围都会出现马蹄形涡流;水幕形成之后,会出现迪恩涡流和肾形涡流对的再循环。在高雷诺数下,这些混乱的涡流会产生:

  • 强烈的湍流涡旋 加速气液界面处物质传输。
  • 停滞点 局部液膜速度较慢,延长了气液接触时间。
  • 负胶片速度 在帘幕内部局部检测到——这是真正的循环的证据,而不仅仅是向下流动。

3. 效率提升带来的回报:关键数据

根据近期对结构化填料表面改性的研究,优化润湿性可以提高传质速率。 20-30% 同时降低能源消耗。效率提升源于三项可衡量的改进:

绩效指标未穿孔板穿孔板
液体分布均匀性中等(引导)极佳(均质)
干斑发生率低升气比时高即使喷雾密度为 0.2 m³/(m²·h),其含量也极低。
传质效率提升基线+20-30%
抗污性能低的强效(自清洁效果)

穿孔板填料可靠运行 喷洒密度范围为 0.2 至 200 立方米/(平方米·小时) 以及从真空到高压的压力,使其成为化工、石油化工、炼油和天然气加工领域真正的“通用”结构填料。

4. 几何形状选择:根据您的工艺选择合适的孔径和波纹角度

4.1 穿孔直径与开孔率

标准做法 直径为 4-5 毫米的孔开口面积比(总孔面积÷板材面积)必须保持平衡:

  • 太低(<5%): 限制横向流动,增加压降,降低油膜更新频率。
  • 最佳区域: 足够的开放面积,允许通道间频繁进行液体交换,同时又不牺牲比表面积。
  • 过高(>15%): 减少了有效传质面积;填料开始像网格托盘而不是规整填料。

4.2 波纹角度:45° 与 60°

波纹角度直接控制着效率和产能之间的权衡:

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45°(Y型): 效率更高,容量更低。非常适合压降为限制因素的真空蒸馏应用。(例如,250Y、500Y)
  • 60°(X型): 容量更高,效率略低。适用于气体负荷较高的常压或加压吸收塔。(例如,250X、500X)

5. 穿孔板与金属丝网:何时选择哪种

两者都具有“结构性”,但它们服务于不同的目标:

方面穿孔板金属丝网
最适合高L/G吸收率,脏服务超低压降、高纯度蒸馏
典型特定区域125-700 平方米/立方米高达 750 平方米/立方米
成本缓和高级(复杂编织)
防污强的虚弱的

经验法则:如果你的流程涉及H2S,CO2对于高液体负荷的胺溶液,穿孔板是您的理想之选。而对于热敏性精细化学品的真空蒸馏,每一帕斯卡的压降都至关重要,因此金属丝网蒸馏器更胜一筹。需要帮助选择?请阅读我们的 500Y 高效蒸馏指南。

6. 典型应用

穿孔板结构填料主要应用于以下领域:

  • 天然气干燥和脱硫 — 具有强效防污性能,可处理不同程度的液体负荷。
  • 原油常压/真空蒸馏 — 压降低,容量大。
  • 溶剂回收与空气分离 — 均匀分布可防止通道效应。
  • 药物纠正 — 易于清洗,符合 ASME 和 API 标准。
  • CO2 胺类捕获 — 穿孔可防止局部过热和性能下降。
Workers installing perforated plate structured packing modules inside a distillation column

7. 腐蚀性介质的材料选择

穿孔本身的质量取决于周围金属的质量。在含氯化物环境中,每个孔的边缘都会成为点蚀的应力集中点。这就是为什么材料选择至关重要:

  • SS304L: 适用于不含氯化物的清洁有机物。
  • SS316L: 含有 2-3% 的钼,在氯化物浓度高达 1000-2000 ppm 的环境中能抵抗点蚀。 请参阅我们的 304 与 316L 对比评测。.
  • 双拼别墅 1.4462: 适用于极高氯化物浓度和机械应力组合的情况。
  • 钛 Gr.2 / Gr.7: 对于高温、高浓度氯化物,即使是 316L 不锈钢也无法胜任。

8. 快速常见问题解答

问:穿孔会增加压降吗?

答:极小。穿孔板填料的开放式结构经过特殊设计,可最大限度地减少气体流动阻力,从而降低压降并提高能源效率。

问:穿孔板填料能否处理固体或污染物?

答:是的。其优异的防污性能和低液体滞留率使填料能够承受轻微颗粒物污染的系统,使其成为天然气处理和吸收的理想选择。

问:穿孔板填料的最小塔径是多少?

答:适用于直径 80 毫米至 13 米的塔筒。对于直径大于 1.5 米的塔筒,填料以块状形式供应,以便进行模块化安装。

为您的色谱柱选择合适的穿孔板填料。

请将您的工艺数据(流体成分、液气比、压力、温度和塔径)发送给我们。我们的工程师将为您推荐最佳的比表面积(125Y 至 700Y)、材料等级和波纹角度。

联系FXSINO: jackieqiu9202@gmail.com | +86 18507999558
