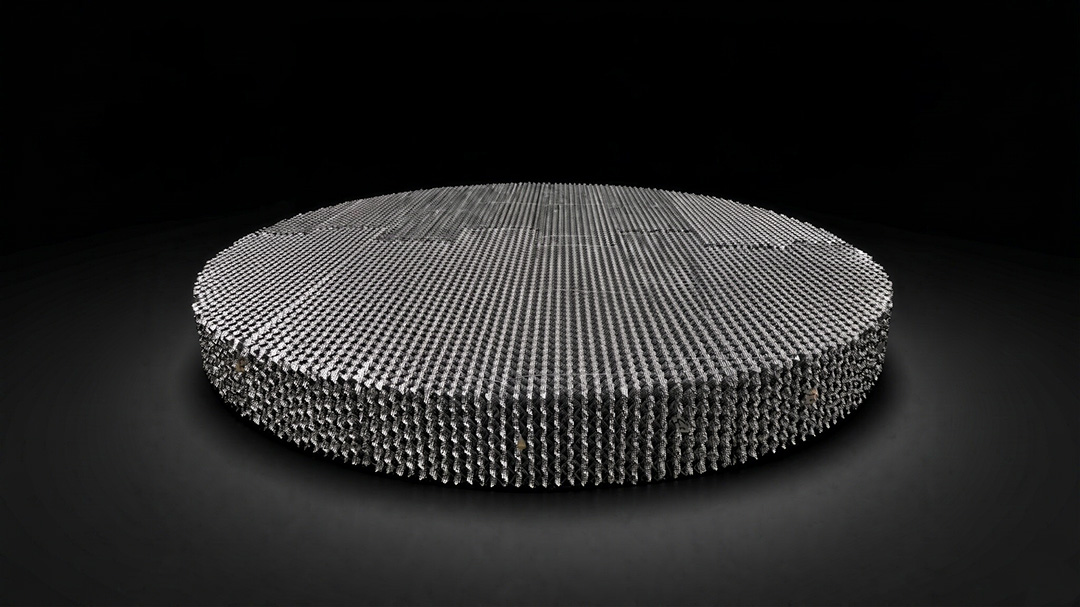

图 1：用于蒸馏塔安装的结构化填料元件（波纹金属板）。
工程简报： 当您的蒸馏塔要求塔内压差低于 400 毫米，且每理论塔板压降低于 0.2 千帕时，散填填料的性能就接近极限。采用 45°（Y 型）或 30°（X 型）波纹板的结构填料，能够提供可预测的传质、均匀的液体分布，以及所有塔内填料中最低的每塔板压差——这对于真空蒸馏至关重要，因为每一毫巴的压力损失都会降低分离效率。
结构化包装 结构填料是一种塔填料，其制造方法是将波纹金属板、金属丝网或穿孔板排列成高度有序、几何形状固定的结构。与散堆填料（鲍尔环、鞍形填料）不同，散堆填料的沉降是不规则的，而结构填料则能形成均匀的平行流道，消除沟流现象，并在整个塔截面上实现一致的传质。
每个填料元件的高度通常为100-300毫米，其波纹与垂直轴呈固定角度。元件在塔内垂直堆叠，层间交替排列（通常层间旋转90°），以促进气相和液相的径向混合。

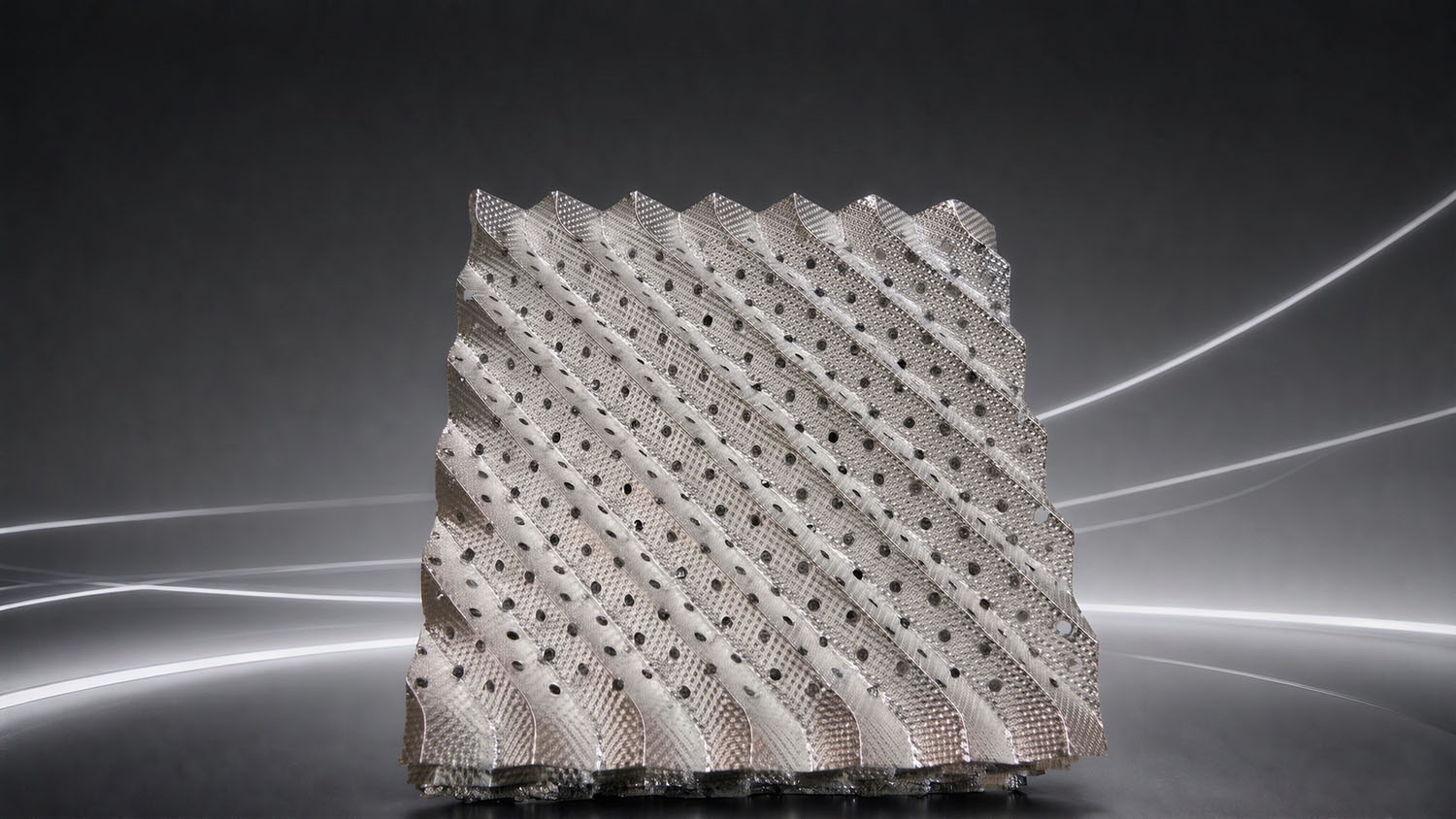

图 2：45° Y 型角波纹板结构——均匀的流道消除沟流。
波纹角度决定了产能和效率之间的权衡：
| 范围 | X 型（30°） | Y 型（45°） |
|---|---|---|
| 波纹角 | 与垂直方向成 30° 角 | 与垂直方向成 45° 角 |
| 天然气容量 | 较高（流动阻力较小） | 缓和 |
| 传质效率 | 缓和 | 更高（接触路径更长） |
| 压降 | 降低 | 缓和 |
| 最适合 | 高通量、低压蒸馏 | 高纯度分离，真空蒸馏 |
命名规则：250Y 型填料的表面积为 250 m²/m³，波纹角度为 45°；250X 型填料的波纹角度为 30°。Y 型填料是蒸馏行业的标准填料。
数字前缀表示比表面积，单位为m²/m³。比表面积越大，单位时间内的传质量越多，但压降越大，传质能力越低：
| 模型 | 表面积（平方米/立方米） | 空隙率（%） | 典型 HETP (mm) | ΔP (Pa/m) | F因子极限 |
|---|---|---|---|---|---|
| 250码 | 250 | 97–98 | 350–500 | 150–250 | 2.8–3.2 |
| 350码 | 350 | 95–96 | 300–400 | 200–350 | 2.4–2.8 |
| 500码 | 500 | 93–94 | 200–300 | 300–500 | 2.0–2.4 |
| 700Y | 700 | 90–92 | 150–250 | 500–800 | 1.5–2.0 |
数据来源于行业标准规范。HETP 和 ΔP 会随工作压力、液体负荷和系统物理特性而变化。对于金属丝网（例如 500Y-WG），HETP 可能会降低 20%–30%。请参阅我们的 金属结构填料 500Y/700Y 深潜 用于薄纱状细节。
蒸馏过程涉及高温、高压以及通常具有腐蚀性的原料。物料选择遵循与其他塔内部件相同的氯化物/硫酸/温度逻辑——参见我们的 304 与 316L 结构化包装指南 对于完全腐蚀阈值：
| 材料 | 最高温度 | 耐腐蚀性 | 典型的蒸馏用途 |
|---|---|---|---|
| SS304 | 450°C | 通用（不含氯化物） | 烃类分馏，溶剂 |
| 316L不锈钢 | 450°C | 氯化物 ≤ 200 ppm | 医药、精细化工、氯代溶剂 |
| 复式公寓 2205 | 300°C | 氯化物浓度 > 200 ppm，高浓度 | 海水剥离，高应力塔 |
| 钛（Gr2） | 300°C | 特殊（氯化物，Cl2) | 氯碱、HCl、TiCl4 蒸馏 |
图 3：材料选择——SS304（亮面）、SS316L（哑光）、双相钢 2205 和钛，用于剧烈蒸馏。

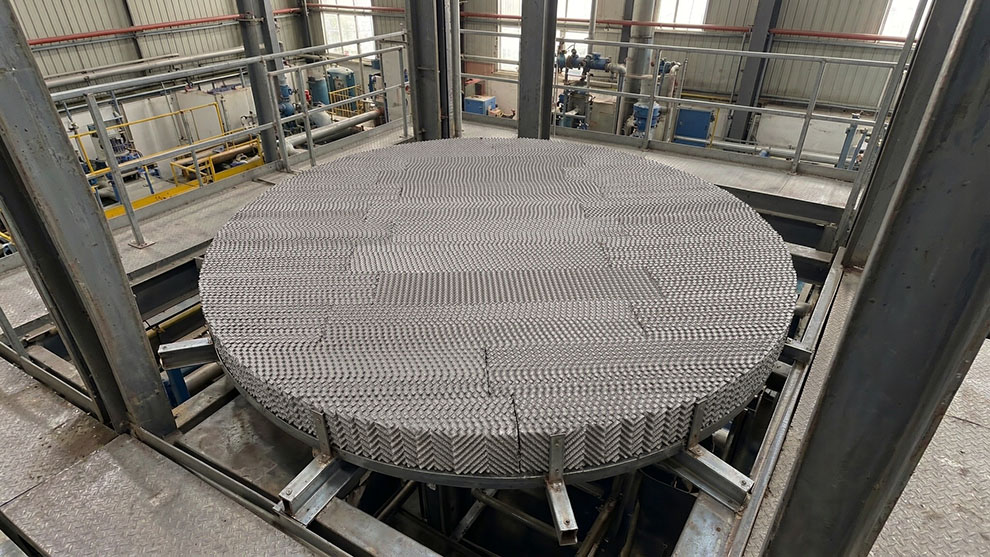

图 4：安装在蒸馏塔中的结构填料段，顶部设有液体分布器。
| 因素 | 结构化包装 | 随机包装 | 托盘 |
|---|---|---|---|
| HETP | 150–400 毫米 | 500–800 毫米 | 450–600 毫米/托盘 |
| 每阶段ΔP | 0.1–0.5 kPa | 0.3–0.8 kPa | 0.5–1.5 kPa |
| 容量（F因子） | 1.5–3.2 | 1.0–2.5 | 1.5–2.5 |
| 转弯比率 | 30-40% | 50% | 70-80% |
| 安装成本 | 高（需要高精度） | 低（倾倒填充） | 高（托盘组件） |
| 最适合 | 真空、高纯度、低ΔP | 一般吸收，腐蚀性工况 | 高容量、易结垢服务 |
问：在 10 mbar 的真空条件下，我应该选择哪种型号的真空蒸馏器？
答：对于低于 50 mbar 的真空应用，建议使用 500Y 或 700Y 型号。更高的表面积可以弥补气体密度低的不足，而每级较低的压差 (ΔP) 则能确保产品纯度达到最高水平。如果预算允许，金属丝网型（500Y-WG）可提供 20%–30% 更高的 HETP 值。
问：我能否对现有的塔盘进行改造，使其填充规整填料？
答：是的。移除托盘并安装规整填料通常可提高产能 20%–40%，并降低压差 50%–70%。您需要安装新的支撑格栅、液体分配器和床层限位器。请联系我们进行改造可行性评估。
问：如何防止结构化包装中出现分布不均？
答：使用高质量的液体分配器，每平方米灌溉点数≥80个，流量分布均匀（±5%）。对于高度超过4-6米的苗床，应安装 收藏家和分销商 在中间高度。将每个包装元件调平至±1°。
FXSINO 生产各种标准型号（250Y/350Y/500Y/700Y）和材质（SS304、SS316L、双相钢 2205、钛、哈氏合金）的瓦楞板和金属丝网结构化包装材料。所有部件均采用激光切割和数控折弯工艺，确保尺寸精度。我们提供完整的塔式包装解决方案，包括： 支撑网格, 液体分配器， 和 床位限制器请将您的色谱柱 ID、操作压力和分离规格发送给我们，以便我们为您提供量身定制的建议。
