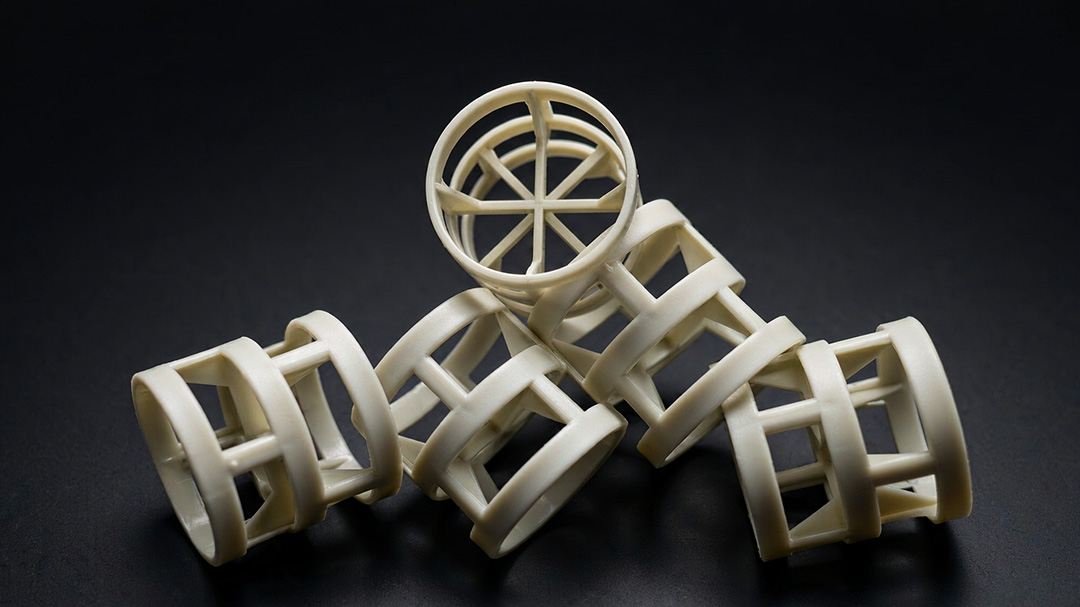

图 1：PP、HDPE 和 CPVC 挤出的相同标称尺寸——壁色是外观上的；连续使用温度决定了实际使用寿命。
工程师简报： 这三种树脂没有一种是普遍意义上的“最持久耐用”。 PP 在低于 ~90°C 的碱性和温和水性环境中，性价比是默认值。 氯乙烯 即使在高温和氧化/氯化气流中，PP 也会软化，而 PP 在这些气流中仍能保持刚性和化学稳定性。 聚乙烯（高密度聚乙烯） 它具有良好的抗冲击性和低温脆性，但在填充床载荷下蠕变较早，因此很少被指定为60°C以上的主要散堆填料。FXSINO生产并定制加工所有三种等级的填料。 塑料空心环填料鞍形和 Pall 变体用于洗涤器改造。

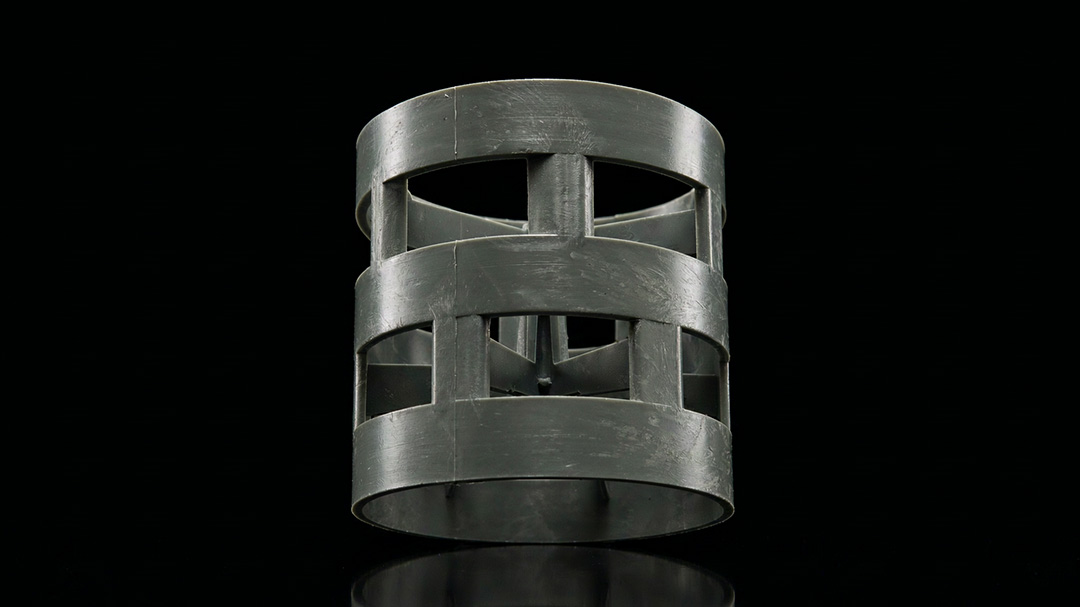

图 2：放大下的壁完整性——均匀挤出和可控壁厚延缓蠕变驱动的床层坍塌。
| 树脂 | 典型连续服务 | 短期峰值 | 床载下的蠕变 | FXSINO 普通形式 |
|---|---|---|---|---|
| PP（均聚物） | 约90°C | 约110°C | 中等；靠近天花板时变软 | 空心环/鞍 |
| PP共聚物 | 约95–100°C | 约120°C | 更好的冲击力，类似的蠕变 | 涟漪环，塔填充 |
| 高密度聚乙烯 | 约60–70°C | 约80°C | 冷蠕变最高，避免深层土壤 | 低温洗涤器介质 |
| 氯乙烯 | 约95–100°C（水溶液） | 约110–120°C | 高温下刚度最大；形变最小 | 热酸/氯气填料 |
数值为行业通用额定值；最终允许应力和更换周期必须使用 FXSINO 针对您的具体流体的批次测试数据。
| 中等（环境温度-温暖） | PP | 高密度聚乙烯 | 氯乙烯 |
|---|---|---|---|
| 稀氢氧化钠/苛性碱擦洗 | 优秀（首选） | 好的 | 出色的 |
| 湿式二氧化硫/烟气洗涤液 | 70°C 以下适用 | 公平的 | 极佳（最好是热的） |
| 次氯酸盐/湿氯 | 降级（避免） | 贫穷的 | 良好的耐受性 |
| 芳香溶剂/酮类 | 膨胀/裂缝 | 涌浪 | 有限；核实浓度 |
| 服务概况 | 推荐树脂 | 为什么 |
|---|---|---|
| 环境碱吸收，冷却塔填料 | PP | 成本最低，85℃以下稳定性好，易于制造 |
| 热酸性二氧化硫/二氧化氯洗涤器 | 氯乙烯 | 在接近100°C时仍能保持模量；耐氧化性氯化物 |
| 低温户外洗涤，易受冲击搬运 | 高密度聚乙烯 | 冷启动困难；仅限浅床 |
| 需要低ΔP的改造瓶颈 | PP+ 金属超级拉西格 混合式分阶段床 | 塑料上部，金属底部把手，加热区 |

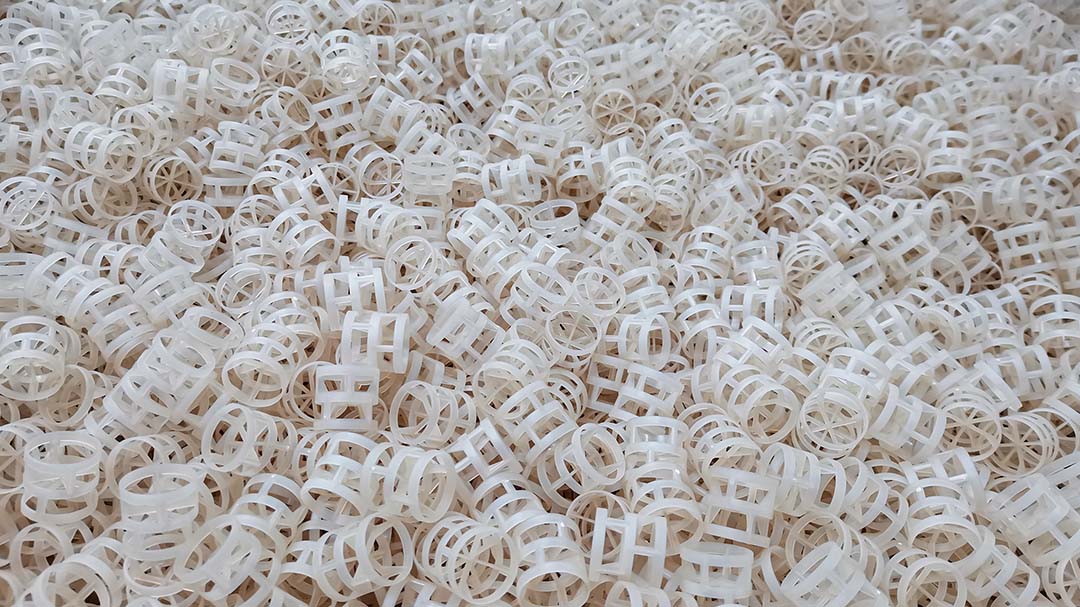

图 3：均匀倾倒床上方 骆驼峰支撑网格 — 开放区域匹配可防止局部流动不足，无论使用何种树脂。
问：我可以交换PP吗？ 塔式填料 对于不改变床高的CPVC？
答：虽然堆积密度相近，但CPVC在高温工况下的湿压差较低。仅在管径相同的情况下才保持相同的排料量；调试前，请使用FXSINO重新检查分配器调节比和支撑板流速。
问：CPVC材料价格高出2-3倍，是否总是值得的？
答：仅当温度或氧化剂浓度超出聚丙烯 (PP) 的安全范围时才需要考虑。在洁净碱液中，温度低于 70°C 时，PP 的使用寿命与 CPVC 相当，且资本支出仅为 CPVC 的一小部分；过度使用 CPVC 并不会带来任何可衡量的收益。
问：在拆解旧柱子时，如何区分PP和PE？
答：浮力测试和燃烧特性是现场性能的近似指标（PP和PE均会浮起；PP燃烧时会滴落蜡状液体，PE燃烧时会产生较软的烟灰）。为了达到审核级别的可追溯性，请在重新包装前向包装制造商索取树脂证书和批次信息。
FXSINO是一家塑料随机件的制造商和定制加工商。 塔式填料塔内件和分离硬件——PP、PE、CPVC 环、鞍座和波纹填料，附带材料证书和配套支撑网格。
电子邮件： jackieqiu9202@gmail.com | +86 18507999558
地址
: Intersection of Jinguang Avenue and Chongqing Middle Road, Anyuan Industrial Park, Anyuan District, Pingxiang City, Jiangxi
电话
: +86-18507999558
电子邮件
: sales@fxsino.com
Whatsapp
:
+86-18507999558
支持IPv6网络
