金属结构填料：高效分离的标杆

主页 消息

金属结构填料：高效分离的标杆

金属结构填料：高效分离的标杆
July 22, 2026

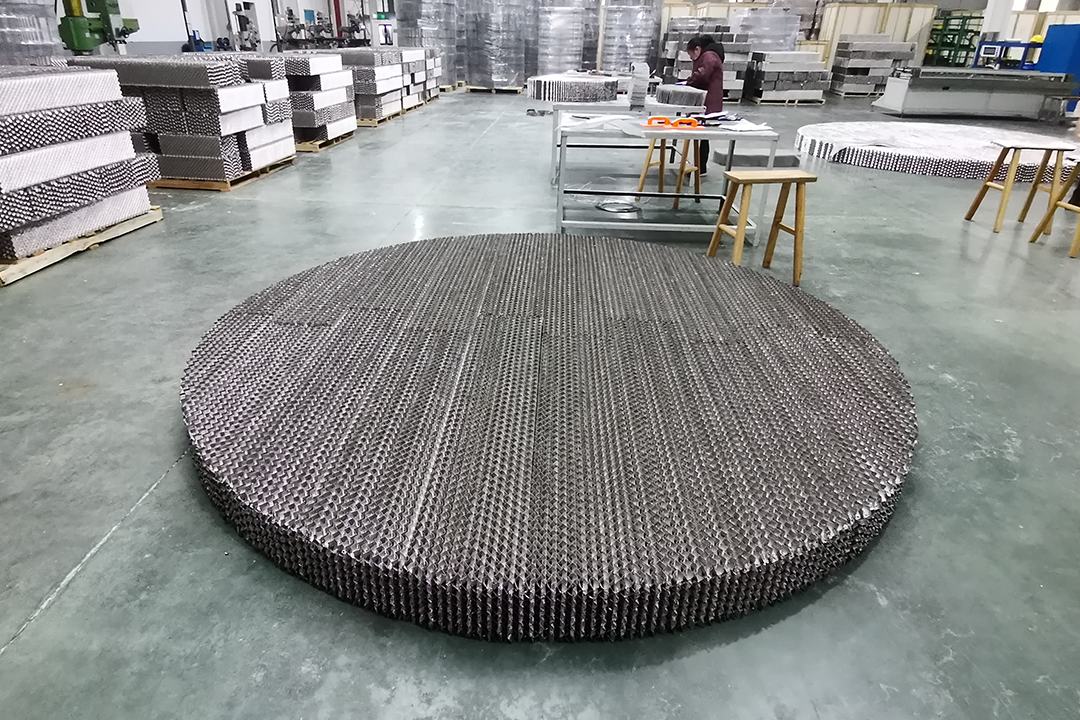

Metal Structured Packing 250Y 500Y for Distillation Column

图 1：精密设计的金属结构包装瓦楞板，最大限度增加表面积。

金属结构填料：高效分离的标杆

当您的分离过程需要以最小的能耗实现最高的纯度时， 金属结构化填料 是最终解决方案。这种填料由精密波纹金属板构成，可形成几何有序的流动路径，消除沟流现象并最大限度地减少压降。它是行业标准。 真空蒸馏，CO2 捕获和复杂的石油化工分离.

本指南详细介绍了如何选择最佳规格并避免常见的安装错误，以确保色谱柱发挥最佳性能。



第一部分：规整堆积与金属随机堆积

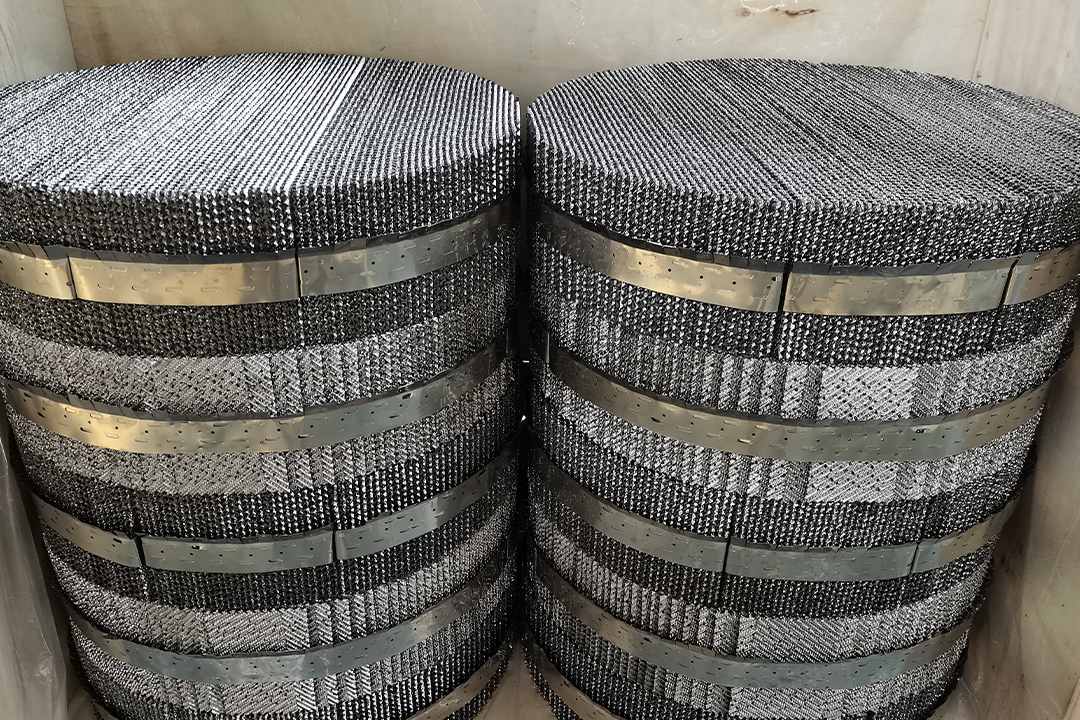

Comparison of structured packing geometry vs random packing

虽然金属鲍尔环或HyPak填料非常适合大容量应用，但当效率和节能至关重要时，结构化填料则占据主导地位。以下是性能细分：

性能与物业比较

特征 金属结构化填料 金属随机堆积 最佳应用
分离效率（HETP） 优秀（低HETP） 好的 结构化，纯度高
压降 非常低 缓和 为真空而构建
容量 高的 非常高（HyPak） 吞吐量随机性

第二部分：3 金属结构填料工程捕集器

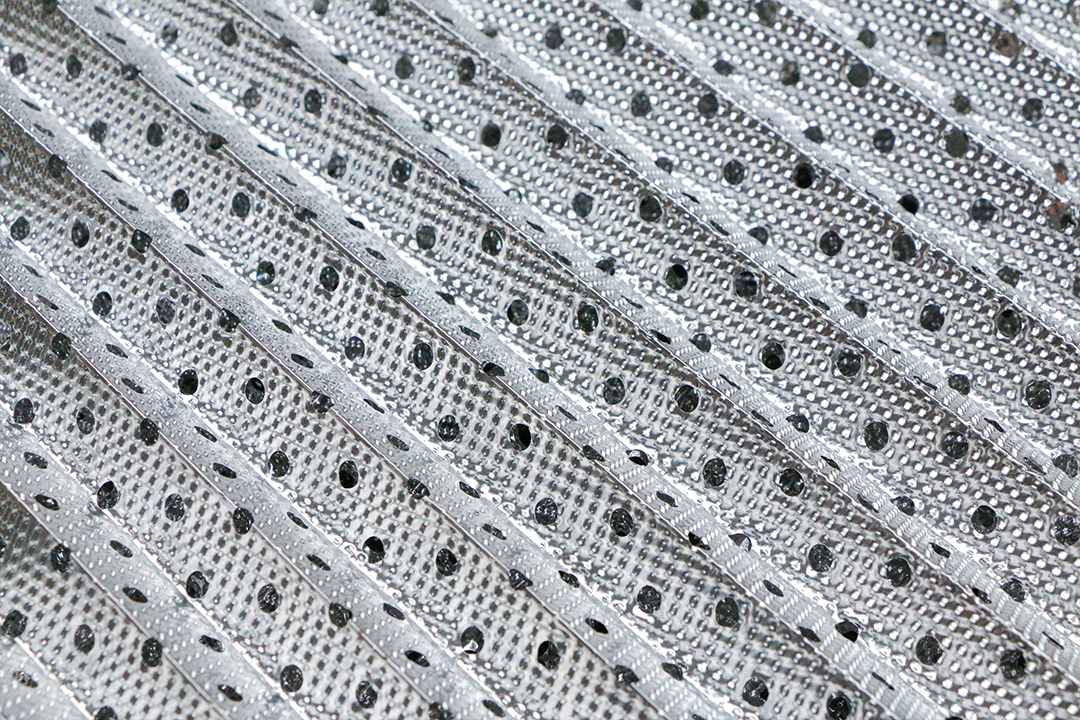

Proper installation of structured packing segments

陷阱1：液体分布不均

规整填料对液体分布不均非常敏感。如果液体分布器无法在填料表面提供均匀的液体流动，填料效率将急剧下降。 切勿将高性能结构填料与老旧或设计不良的分配器搭配使用。务必投资购买高质量的盘式或喷雾式分配器。

陷阱 2：安装过程中水平度不正确

与散堆填料不同，规整填料必须完全水平。即使倾斜1度也会导致蒸汽从填料的高压侧泄漏。 安装过程中使用激光水平仪或金属水平仪，确保每一层都完全水平。

陷阱 3：忽略墙刷

蒸汽往往会沿着塔壁流动。如果没有刮壁装置，这些蒸汽就会绕过传质区。 确保您的包装设计包含分段式壁面刮擦装置，可将蒸汽导回瓦楞纸板通道。

第三部分：金属结构填料选择指南

Comparison of 250Y and 500Y metal structured packing models

  1. 型号选择： 对于一般的蒸馏和吸收，请选择 250Y 型（效率和处理能力平衡良好）。对于需要高纯度分离且需要在较短高度内设置更多理论级数的工艺，请选择 500Y 型。
  2. 材料选择： 一般情况下使用 304 不锈钢。酸性环境应升级至 316L，高温淬火应升级至 410 不锈钢。对于极端腐蚀环境（例如，H₂O），应使用更高级的不锈钢。2如果使用硫或氯化物，则考虑蒙乃尔合金或钛。
  3. 表面处理： 对于低表面张力液体，可要求使用穿孔或纹理化的片材，以提高液体的铺展和润湿效率。
  4. 床的高度限制： 虽然规整填料在深层填料层中表现良好，但应每隔 6 米填料高度安装液体再分配器，以抵消壁流效应。

利用工程结构填料优化色谱柱

✅ 低异质渗透压 ✅ 最小压降 ✅ 高分离效率

FXSINO 我们为全球炼油厂和化工厂供应精密设计的金属结构填料（250Y、350Y、500Y）。请联系我们的工程师进行水力分析并获取报价。

接触 FXSINO: [[jackieqiu9202@gmail.com]] | [[18507999558]]
