用于高效蒸馏塔的500Y结构填料

用于高效蒸馏塔的500Y结构填料
August 13, 2026

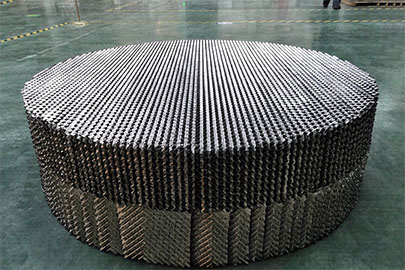

500Y Metal Structured Packing high surface area close-up

图 1:500Y 填料的高密度波纹最大限度地增加了传质表面积。

500Y结构化包装 用于高效蒸馏塔

工程洞察: 如果您追求的是最高纯度而非最高处理量,那么 500Y 型塔器是您的不二之选。500Y 型塔器拥有约 500 平方米/立方米的比表面积,可实现最低的理论塔板高度 (HETP),从而在紧凑的塔高下实现高纯度分离。弗西诺

1. 技术规格

500Y 专为高要求的分离应用而设计。以下是基于以下参数的标准参数: FXSINO 数据手册修订版 2024-06:

范围价值运营影响
比表面积约500平方米/立方米与 250Y 相比,传输面积增加了一倍。
典型的HETP300-400毫米每米理论板数更多。
空隙率约95-97%低于 250Y;会导致更高的压降。
填充因子(Fp)约55-65(国际单位制)较高的系数限制了最大蒸汽容量。

2. 主要应用及高效用途

当分离任务困难或纯度要求严格时,500Y 是首选解决方案:

  • 精细化工及医药蒸馏: 分离需要高纯度的异构体或热敏化合物。
  • 溶剂回收: 在闭环系统中实现高纯度回收溶剂(例如,DMF、甲苯)。
  • 高纯度烃类裂解: 分离相对波动率接近 1.0 的沸点相近组分。
  • 高柱顶部: 常用于非常高的塔的上部,在这些地方,蒸汽速率较低,但分离效率至关重要。

3. 选择指南:500Y 与 250Y

选择500元还是250元完全取决于您的限制因素。请使用下表快速参考:

如果……,请选择 500Y。如果……,请选择 250Y。关键差异化因素
纯度是首要考虑因素。吞吐量是首要考虑因素。效率与产能。
列高有限制。柱径有限制。垂直空间与水平空间。
相对波动性较低(<1.1)。相对波动性较高(>1.5)。分离困难。

4. 腐蚀性介质的材料选择

由于500Y钢板的厚度很薄,因此材料选择对于防止受力变形和腐蚀至关重要:

  • 316L不锈钢: 适用于大多数涉及弱酸或氯化物的化学作业的标准。
  • 哈氏合金 C-276: 适用于腐蚀性极强的应用,例如乙酸蒸馏或湿氯气。
  • 钛: 对于涉及湿氯、海水或强氧化条件的服务而言,是必不可少的。
  • 关于304不锈钢的说明: 由于腐蚀裕量较低且存在应力腐蚀开裂风险,不建议在关键服务中使用 500Y 材料。

关键安装警告

分销商是不可协商的

500Y对液体分布不均的容忍度极低。如果液体分布器设计不够完美(目标均匀度为±3%),500Y的效率优势将完全丧失。 切勿将高效包装与低质量分销商搭配使用。

快速常见问题解答

问:500Y 可以用于真空蒸馏吗?

答:一般来说,不建议使用500Y填料。由于其填料密度高,压降也大,因此不适用于深真空环境。真空塔应使用250Y填料或专用的低压降规整填料。

问:多花500元值得吗?

答:是的,如果您的产品规格要求的话。如果您使用 250Y 进行难分离,则需要更高的色谱柱才能达到相同的纯度,这将导致更高的资本支出和运营成本。



请求提供 500Y 水力性能曲线

确保您的塔器设计已优化。请联系 FXSINO 获取详细的工程数据和报价。

联系FXSINO: jackieqiu9202@gmail.com | +86 18507999558
